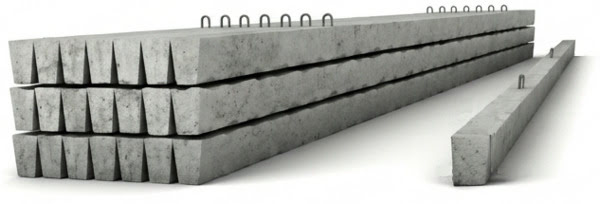

Стойки вибрированные СВ 95-5

Железобетонные вибрированные стойки СВ 95-5 для ЛЭП

Железобетонная стойка СВ 95-5 представляет собой высокопрочную опору, предназначенную для надежной фиксации и удержания проводов воздушных линий электропередач. Воздушный способ прокладки ЛЭП выступает наиболее распространенным и эффективным решением в сравнении с траншейными и коллекторными магистралями. Данная стойка массово применяется при строительстве, реконструкции и капитальном ремонте электросетей напряжением до 10 кВ, а также при обустройстве наружного уличного освещения.

Назначение и основные функции

Конструкция стойки СВ 95-5 выполняет роль жесткого несущего основания, обеспечивая корректное функционирование всей линии. Изделие предназначено для реализации следующих задач:

• Фиксация токоведущих проводов на строго определенной безопасной высоте от поверхности земли
• Предотвращение провисания кабелей на пролетах между опорами
• Исключение схлестывания и соприкосновения проводов друг с другом или с посторонними объектами при сильном ветре, метели и иных неблагоприятных условиях

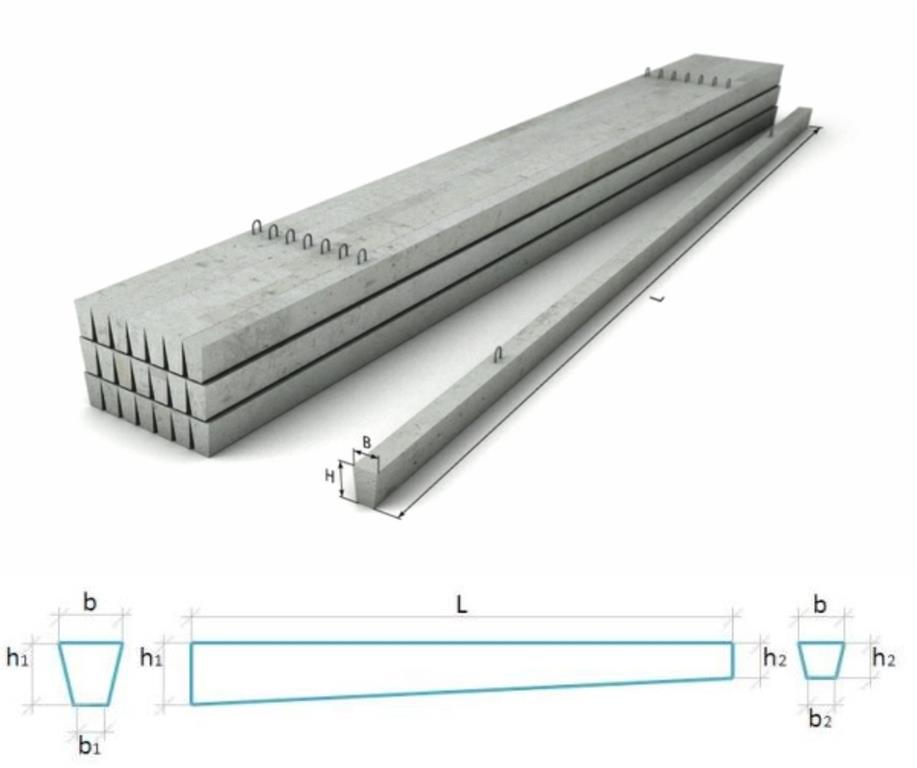

Технические характеристики СВ 95-5

Точные геометрические параметры и объем бетона определяют высокий запас прочности конструкции при эксплуатации под постоянными нагрузками:

• Длина: 9500 мм
• Ширина оснований: 185 мм
• Высота оснований: 280 мм
• Объем бетона: 0,3 м³

Расшифровка маркировки

Условное буквенно-цифровое обозначение содержит ключевую информацию о назначении и технических возможностях опорного элемента:

• СВ - стойка вибрированная (применяемая для опор ЛЭП)
• 95 - длина строительной конструкции в дециметрах (9,5 м)
• 5 - показатель величины расчетного изгибающего момента

Производство и эксплуатационные свойства

Изготовление стоек СВ 95-5 осуществляется из тяжелых марок бетона с обязательным пространственным армированием стальным каркасом. Конструкция рассчитана на интенсивные механические нагрузки, устойчива к резким перепадам температур, повышенной влажности и воздействию агрессивных атмосферных факторов, что обеспечивает ее долговечность и надежность на протяжении всего срока службы.
