Стойки вибрированные СВ 95-3

Вибрированные железобетонные стойки СВ 95-3

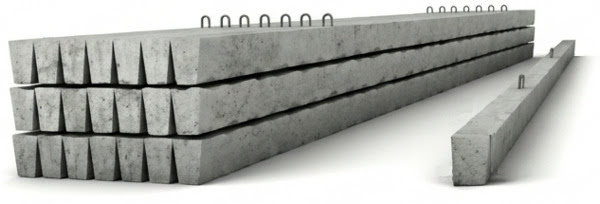

Железобетонная стойка СВ 95-3 представляет собой монолитное длинномерное изделие трапецеидального сечения, зауженное к верхней части. Конструкция изготавливается из тяжелого бетона и армирующего стального каркаса, что обеспечивает высокую прочность и устойчивость. Изделие широко применяется в энергетическом строительстве в качестве опорного элемента при возведении и реконструкции линий электропередач напряжением от 0,38 до 10 кВ.

Область применения и условия эксплуатации

Стойки СВ 95-3 рассчитаны на работу в сложных геологических и климатических условиях, сохраняя свои эксплуатационные свойства при повышенных нагрузках:

• Температура окружающего воздуха до -55 °C
• Сейсмическая активность строительной площадки до 9 баллов включительно
• Установка в грунты и грунтовые воды с различной степенью агрессивного воздействия
• Эксплуатация в условиях неагрессивной газовой среды

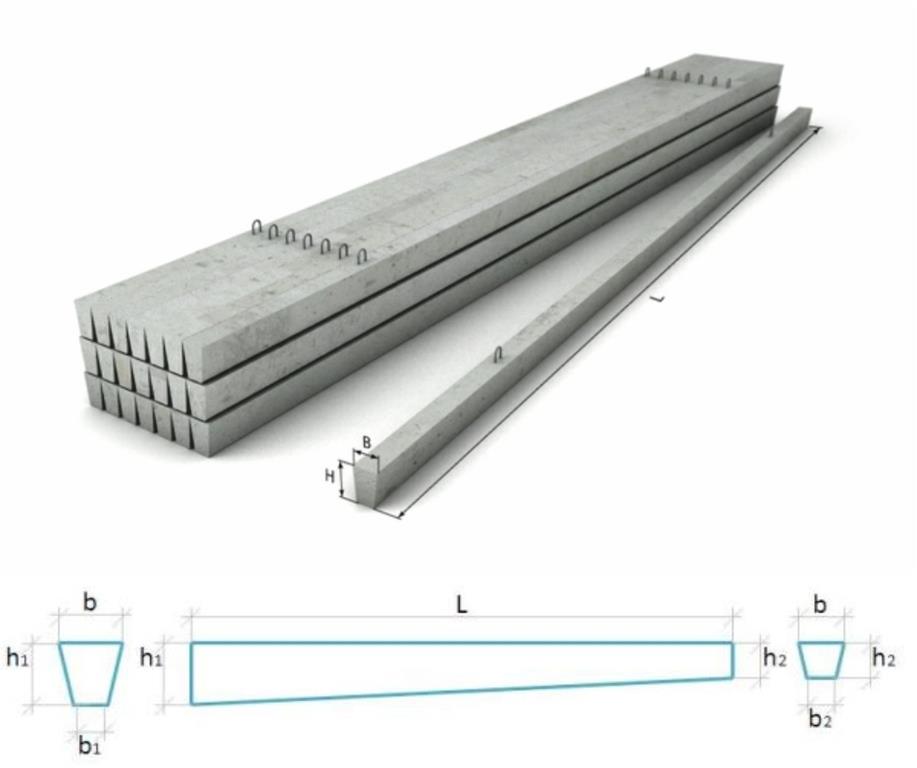

Технические характеристики СВ 95-3

Габаритные размеры и геометрические параметры изделия соответствуют действующим нормативным стандартам (ТУ 5863-007-00113557-94):

• Длина: 9500 мм
• Ширина основания: 185 мм
• Высота основания: 280 мм
• Объем бетона: 0,36 м³

Расшифровка маркировки

Буквенно-цифровое обозначение содержит основные сведения о конструкции и ее расчетных параметрах:

• СВ - стойка вибрированная
• 95 - длина строительного элемента в дециметрах (9,5 м)
• 3 - величина расчетного изгибающего момента в тонна-силах на метр (тс·м)
