Стойки вибрированные СВ 95-3-3,5

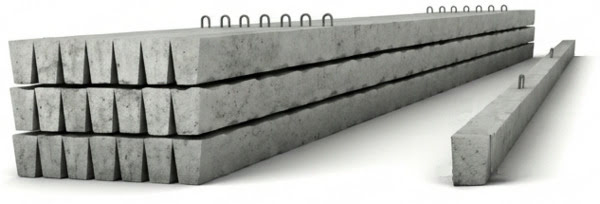

Железобетонные вибрированные стойки СВ 95-3,5 для ЛЭП

Железобетонная стойка СВ 95-3,5 представляет собой высокопрочную опору, предназначенную для надежного удерживания и зафиксированного прокладывания проводов воздушных линий электропередач. Воздушный способ прокладки ЛЭП является одним из самых распространенных и экономически эффективных решений, выступая альтернативой траншейным, коллекторным и туннельным магистралям. Данные стойки широко востребованы при возведении и реконструкции электросетей с напряжением тока до 10 кВ, а также при устройстве уличного и промышленного освещения.

Назначение и ключевые функции

Конструктивно стойки СВ 95-3,5 выполняют роль надежного несущего основания и служат для выполнения следующих задач:

• Фиксация и удержание токоведущих проводов на строго регламентированной высоте от поверхности земли
• Предотвращение провисания кабельных линий на протяженных пролетах
• Исключение схлестывания и соприкосновения проводов между собой или с посторонними объектами при порывистом ветре, налипании снега и других неблагоприятных погодных явлениях

Технические характеристики СВ 95-3,5

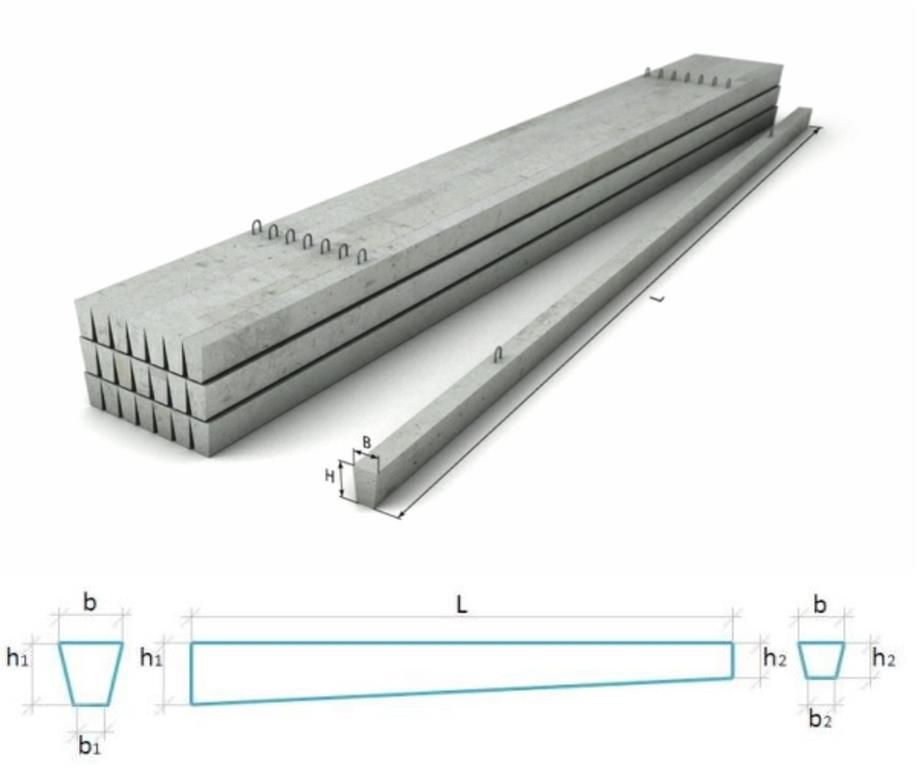

Габаритные и физико-механические параметры изделия обеспечивают расчетную устойчивость и прочность всей конструкции:

• Длина: 9500 мм
• Ширина оснований: 185 мм
• Высота оснований: 280 мм
• Объем бетона: 0,36 м³

Расшифровка маркировки

Обозначение железобетонного изделия содержит исчерпывающую информацию о его геометрии и несущей способности:

• СВ - стойка вибрированная (опора для линий электропередач)
• 95 - длина конструкции, выраженная в дециметрах (9,5 м)
• 3,5 - показатель величины расчетного изгибающего момента

Производство и эксплуатационные свойства

Изготовление стоек СВ 95-3,5 осуществляется в соответствии с требованиями ГОСТ 23613-79 и рабочими чертежами серии 3.407.1-136 (выпуск 1). Для производства используется тяжелый конструкционный бетон классом прочности не ниже В25, а также пространственный арматурный каркас из стали классов A-I – A-VI и высокопрочной проволоки B-I.

Такое сочетание материалов гарантирует повышенную стойкость к механическим нагрузкам, температурным колебаниям, замерзанию и воздействию агрессивных химических сред. Конструкция обладает высоким запасом прочности, что позволяет использовать стойки в различных ветровых и климатических районах без потери физико-механических характеристик на протяжении всего срока службы.
