Стойки вибрированные СВ 95-2

Железобетонные стойки СВ 95-2 для опор ЛЭП

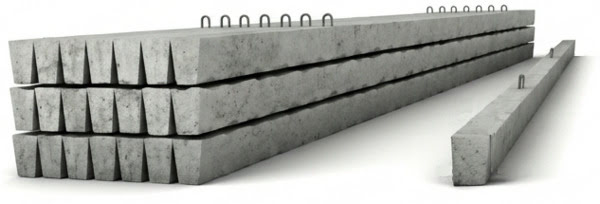

Стойки железобетонные СВ 95-2 - это высокопрочные конические столбы переменного сечения, широко востребованные в сфере энергетического и коммунального строительства. Они применяются в качестве ключевого несущего элемента при монтаже анкерно-угловых и промежуточных опор воздушных линий электропередач, а также при устройстве уличных и магистральных сетей освещения.

Сфера применения и условия эксплуатации

Вибрированные стойки СВ 95-2 спроектированы для прокладки ЛЭП напряжением от 0,4 до 10 кВ. За счет отличных физико-механических свойств бетона и защитной обработки изделия сохраняют надежность даже в жестких климатических и геологических условиях:

• Установка в грунты любой категории, в том числе с повышенной агрессивностью и кислотностью
• Эксплуатация в районах с сейсмической активностью до 7–9 баллов по шкале Рихтера
• Использование в I–IV ветровых и гололедных районах
• Возможность совместного применения с цилиндрическими анкерами АЦ-1 и опорно-анкерными плитами типа П для повышения устойчивости трассы

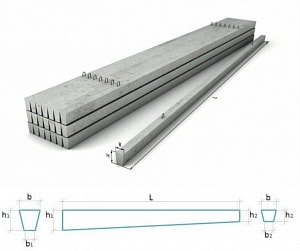

Технические характеристики СВ 95-2

Габаритные размеры и нормируемые параметры изделия соответствуют стандартам, необходимым для точных проектных расчетов:

• Длина: 9500 мм (95 дм)
• Ширина оснований: 165 мм
• Высота оснований: 240 мм
• Объем бетона: 0,3 м³
• Расчетный изгибающий момент: 2 тс·м

Расшифровка маркировки

Обозначение опор выполняется в соответствии с требованиями ГОСТ 26071-84 и содержит основные данные о характеристиках изделия:

• СВ - стойка вибрированная железобетонная
• 95 - длина конструкции, указанная в дециметрах
• 2 - величина расчетного изгибающего момента в тонна-силах на метр (тс·м)

Преимущества и особенности производства

Изготовление стоек СВ 95-2 осуществляется методом вибрирования из тяжелых марок бетона, специальный состав которых гарантирует устойчивость к вырывающим и изгибающим деформациям. По сравнению с деревянными аналогами, железобетонные конструкции не поддаются гниению, обладают устойчивостью к температурным перепадам и рассчитаны на продолжительный срок службы - от 50 до 75 лет без потери исходных прочностных свойств.
