Стойки вибрированные СВ 95-1

Железобетонные вибрированные стойки СВ 95-1 для ЛЭП

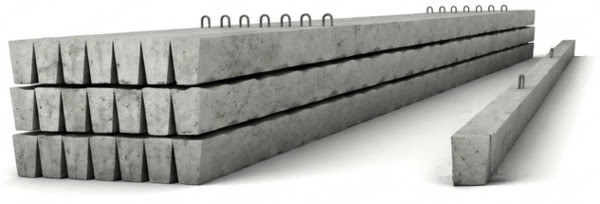

Стойки железобетонные СВ 95-1 представляют собой конические столбы переменного сечения, обладающие высокой прочностью и надежностью. Данные элементы являются незаменимой основой в энергетическом и коммунальном строительстве, выступая в качестве опоры при обустройстве воздушных линий электропередач, а также монтаже сетей уличного и магистрального освещения. Применение железобетона экономически и технически превосходит деревянные аналоги благодаря значительно более длительному сроку службы и стойкости к сложным внешним факторам.

Область применения и условия эксплуатации

Вибрированные стойки СВ 95-1 разработаны для прокладки электросетей напряжением от 0,4 до 10 кВ. Конструкция успешно используется для сборки промежуточных и анкерно-угловых опор ЛЭП, демонстрируя высокое качество и стабильность в сложных условиях внешней среды:

• Заглубление в грунты с повышенной кислотностью и агрессивными подземными водами
• Эксплуатация в районах с повышенной сейсмоактивностью от 7 до 9 баллов по шкале Рихтера
• Устойчивость к ветровым нагрузкам I–IV типов и условиям интенсивного гололедообразования
• Совместимость с опорно-анкерными плитами типа П и цилиндрическими анкерами АЦ-1 для дополнительного усиления устойчивости конструкции

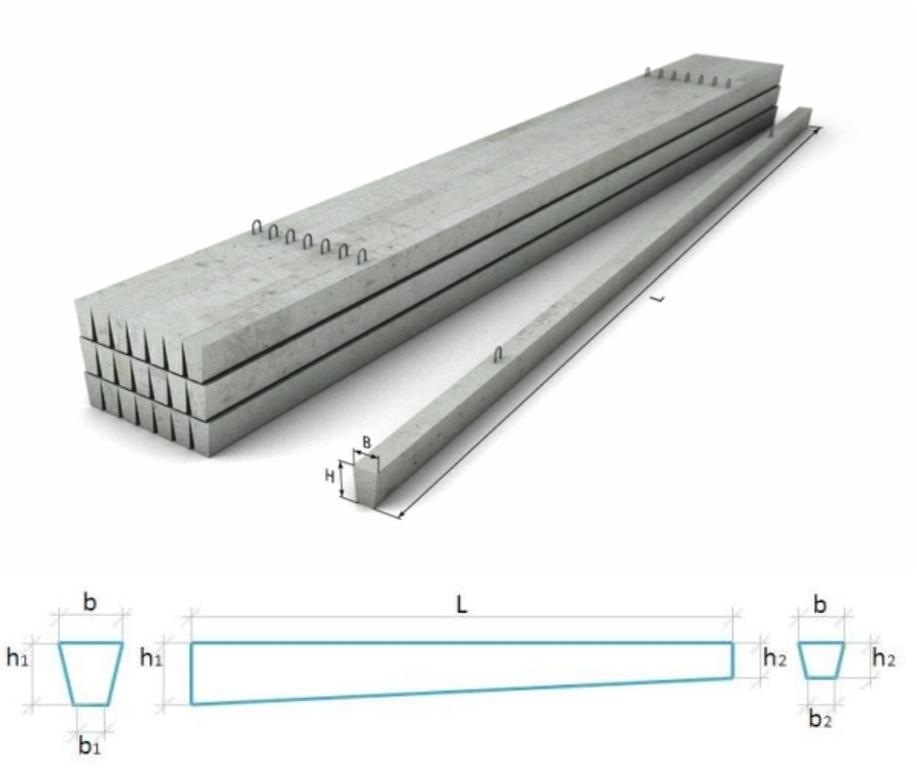

Технические характеристики СВ 95-1

Геометрические и физико-механические показатели строительного элемента регламентированы нормативными требованиями и обеспечивают соответствие расчетным нагрузкам:

• Длина: 9500 мм
• Ширина основания: 165 мм
• Высота основания: 240 мм
• Объем бетона: 0,3 м³
• Расчетный изгибающий момент: 1 тс·м

Расшифровка маркировки

Маркировка стойки выполняется согласно ГОСТ 26071-84 и отражает ключевые характеристики изделия:

• СВ - стойка вибрированная железобетонная
• 95 - длина конструкции, указанная в дециметрах (9,5 м)
• 1 - показатель величины расчетного изгибающего момента в тонна-силах на метр (тс·м)

Надежность и срок службы

При производстве стоек СВ 95-1 применяются специальные марки бетона, выдерживающие значительные вырывающие деформации и нагрузки. Унифицированная технология изготовления и специальная обработка предотвращают разрушение структуры материала. Заявленный срок службы вибрированных стоек составляет от 50 до 75 лет.
