Стойки вибрированные СВ 110-5

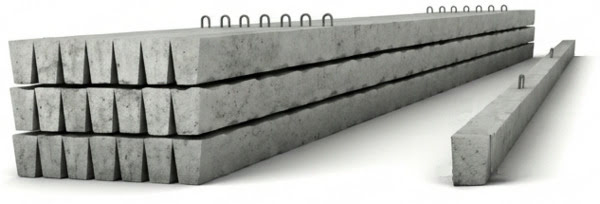

Вибрированные железобетонные стойки СВ 110-5

Стойка железобетонная СВ 110-5 представляет собой монолитную конструкцию высочайшей прочности трапецеидального сечения, плавно зауженную к верхней части. Изделие изготавливается путем соединения пространственного стального каркаса и тяжелого конструкционного бетона. Данный длинномерный элемент активно применяется в энергетической отрасли в качестве надежного несущего основания при сооружении, реконструкции и капитальном ремонте линий электропередач напряжением от 0,38 до 10 кВ.

Условия эксплуатации и область применения

Прочностные свойства материалов позволяют успешно использовать стойки СВ 110-5 в сложнейших геологических и климатических условиях:

• Эксплуатация при критически низкой температуре окружающего воздуха до -55 °C
• Строительство на объектах с повышенной сейсмической активностью площадки до 9 баллов включительно
• Монтаж в грунты и грунтовые воды с различной степенью химической агрессивности
• Использование в условиях с неагрессивным воздействием газовой среды

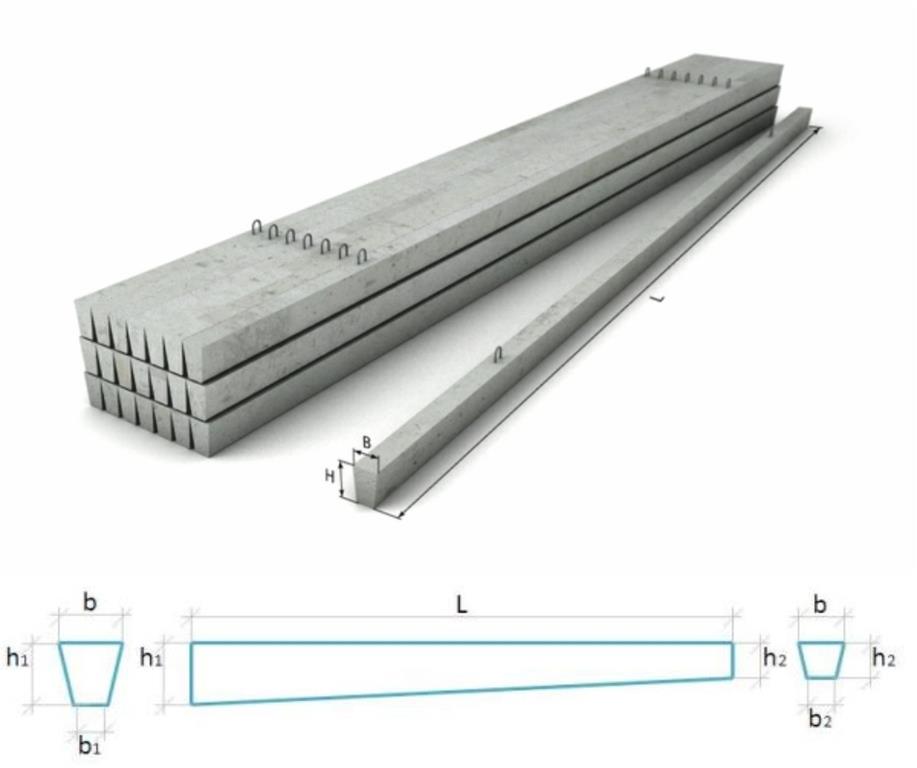

Технические характеристики СВ 110-5

Геометрические размеры и нормативные показатели строительного элемента соответствуют стандартам ТУ 5863-007-00113557-94, что позволяет рассчитывать значительные нагрузки на всю опору:

• Длина: 11000 мм
• Ширина основания: 185 мм
• Высота основания: 280 мм
• Объем бетона: 0,45 м³

Расшифровка маркировки

Буквенно-цифровой индекс стойки содержит основные данные об ее параметрах и несущей способности:

• СВ — стойка вибрированная
• 110 — длина конструктивного элемента в дециметрах (11 м)
• 5 — показатель величины расчетного изгибающего момента в тонна-силах на метр (тс·м)
