Стойки вибрированные СВ 110-3,5

Вибрированные железобетонные стойки СВ 110-3,5

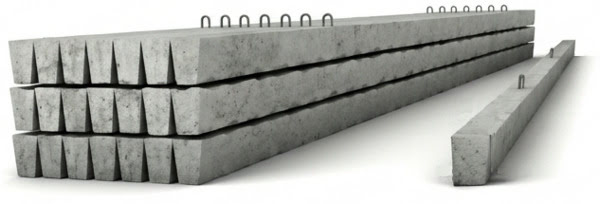

Стойка железобетонная СВ 110-3,5 представляет собой высокопрочное длинномерное изделие трапецеидального сечения, зауженное от основания к верхней части. Конструкция изготавливается путем соединения тяжелого бетона и армирующего стального каркаса в единый монолит. Элемент широко применяется в энергетическом строительстве как надежная опора при возведении, реконструкции и капитальном ремонте линий электропередач напряжением от 0,38 до 10 кВ.

Область применения и условия эксплуатации

Физико-механические свойства бетона и пространственное армирование позволяют использовать стойки СВ 110-3,5 в жестких климатических и инженерно-геологических условиях:

• Температура окружающего воздуха до -55 °C
• Сейсмическая активность строительной площадки до 9 баллов включительно
• Установка в грунты и грунтовые воды с различной степенью химической агрессивности
• Эксплуатация в условиях неагрессивного воздействия газовой среды

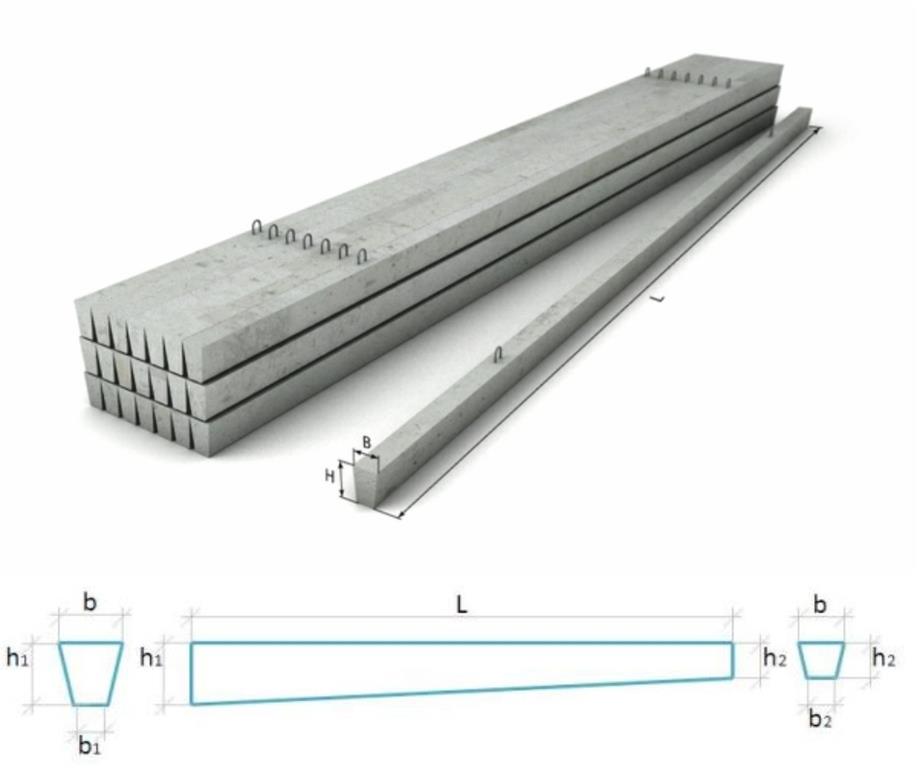

Технические характеристики СВ 110-3,5

Геометрические параметры строительного элемента соответствуют требованиям действующей нормативной документации (ТУ 5863-007-00113557-94) и обеспечивают высокую прочность опорной конструкции:

• Длина: 11000 мм
• Ширина основания: 185 мм
• Высота основания: 280 мм
• Объем бетона: 0,45 м³

Расшифровка маркировки

Буквенно-цифровое обозначение изделия содержит исчерпывающие данные о его технических характеристиках и функциональном назначении:

• СВ — стойка вибрированная
• 110 — длина конструкции, указанная в дециметрах (11 м)
• 3,5 — показатель величины расчетного изгибающего момента в тонна-силах на метр (тс·м)
