стойки вибрированные СВ 110-2

Железобетонные вибрированные стойки СВ 110-2 для ЛЭП

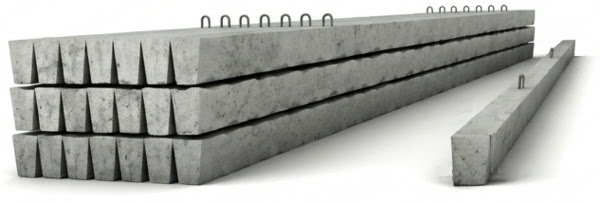

Железобетонная стойка СВ 110-2 представляет собой высокопрочную длинномерную конструкцию, спроектированную для надежного удерживания и зафиксированного прокладывания проводов воздушных линий электропередач. Воздушный способ монтажа ЛЭП остается наиболее массовым и экономически оправданным решением в сравнении с траншейными и коллекторными системами. Данные стойки широко применяются при строительстве, реконструкции и капитальном ремонте электросетей напряжением до 10 кВ, а также при устройстве магистрального уличного освещения.

Назначение и ключевые функции

Конструктивно стойка СВ 110-2 выступает в роли жесткого несущего основания и выполняет ряд критически важных функций:

• Фиксация токоведущих проводов на строго регламентированной безопасной высоте над поверхностью земли
• Предотвращение провисания кабельных линий на пролетах между опорными узлами
• Исключение схлестывания и соприкосновения проводов между собой или с окружающими объектами в условиях сильного ветра, метели и других неблагоприятных погодных факторов

Технические характеристики СВ 110-2

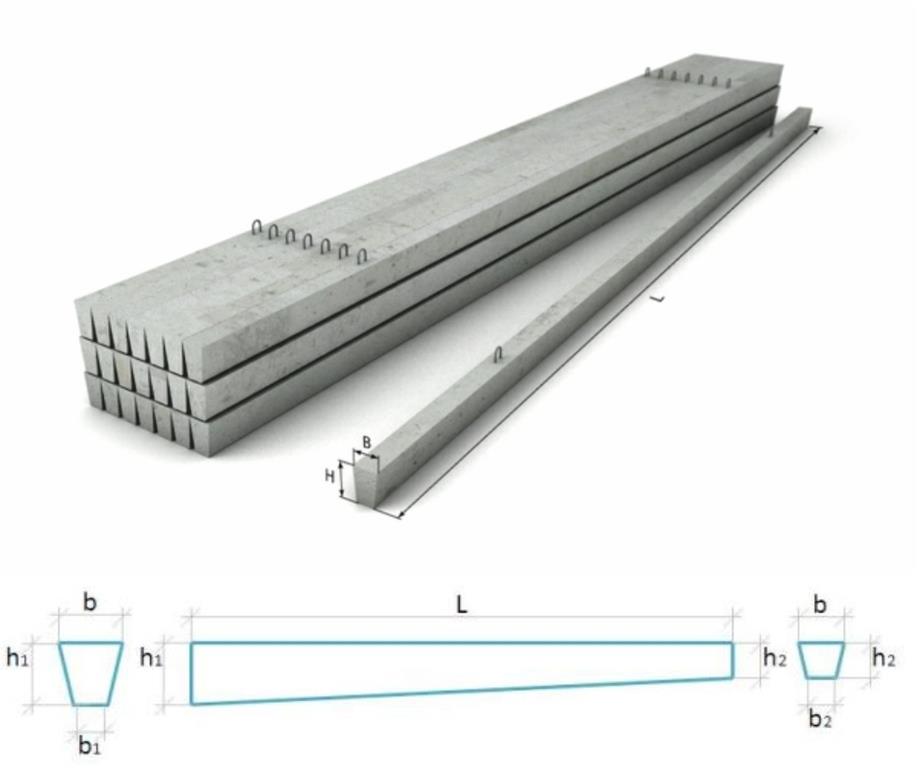

Габаритные размеры и физико-механические параметры изделия обеспечивают расчетную прочность всей линии:

• Длина: 11000 мм
• Ширина основания: 165 мм
• Высота основания: 280 мм
• Объем бетона: 0,45 м³

Расшифровка маркировки

Буквенно-цифровое обозначение содержит основную информацию о геометрических и прочностных параметрах изделия:

• СВ — стойка вибрированная (опора для линий электропередач)
• 110 — длина изделия, выраженная в дециметрах (11 м)
• 2 — показатель величины расчетного изгибающего момента

Производство и эксплуатационные свойства

Изготовление стоек СВ 110-2 регламентируется требованиями ГОСТ 23613-79 и типовыми чертежами серии 3.407.1-136 (выпуск 1). В производстве используется тяжелый бетон классом прочности не ниже В25, а также пространственное армирование из стали классов A-I – A-VI и прочной проволоки B-I.

Такой состав гарантирует высокую устойчивость конструкции к механическим нагрузкам, постоянному воздействию влаги, резким перепадам температур и химически агрессивным веществам, находящимся в атмосфере и грунте. Изделие обладает необходимым запасом прочности для долговечной эксплуатации в различных ветровых и климатических районах.
