Стойки вибрированные СВ 105-5

Вибрированные железобетонные стойки СВ 105-5

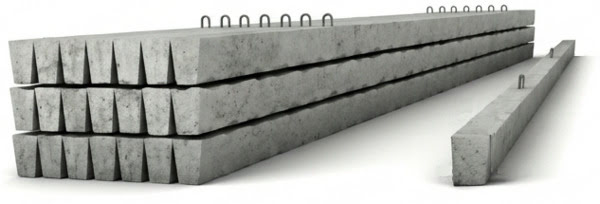

Стойка железобетонная СВ 105-5 представляет собой монолитное длинномерное изделие трапецеидального сечения, зауженное к верхней части. Конструкция изготавливается из тяжелого бетона высокой прочности и пространственного стального каркаса. Элемент широко применяется в энергетическом строительстве в качестве надежной опоры при возведении, реконструкции и капитальном ремонте линий электропередач напряжением от 0,38 до 10 кВ.

Область применения и условия эксплуатации

Высокие прочностные показатели и устойчивость к внешним нагрузкам позволяют использовать стойки СВ 105-5 в сложных геолого-климатических условиях:

• Температура окружающего воздуха до -55 °C
• Сейсмическая активность в районе строительства до 9 баллов включительно
• Монтаж в грунты и грунтовые воды с различной степенью химической агрессивности
• Эксплуатация в условиях неагрессивной газовой среды

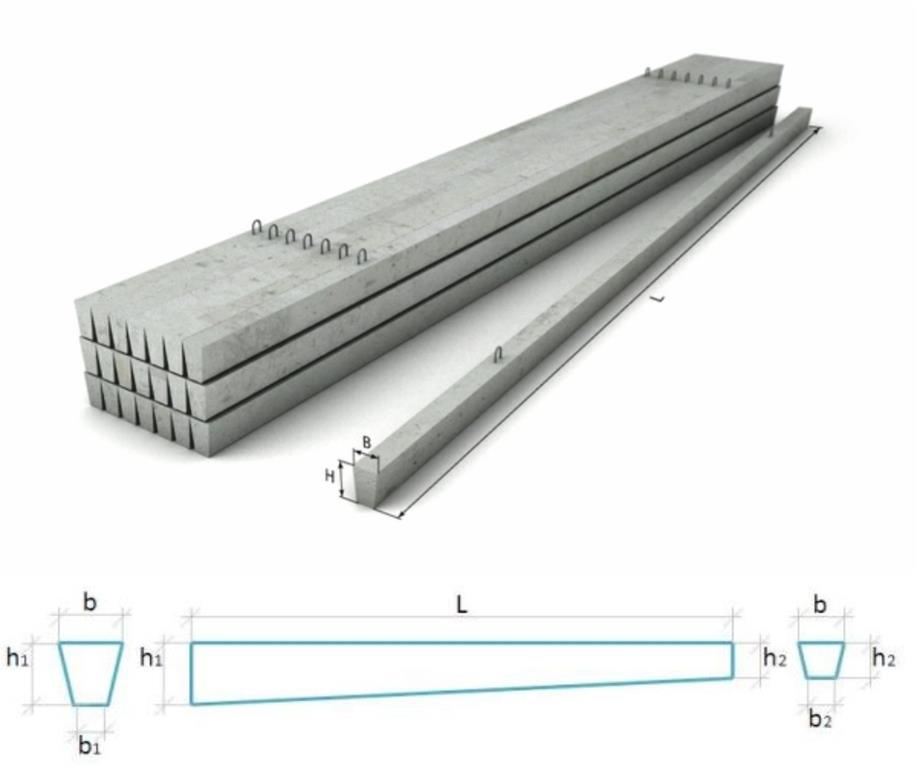

Технические характеристики СВ 105-5

Геометрические параметры изделия соответствуют нормативно-технической документации (ТУ 5863-007-00113557-94) и обеспечивают высокую несущую способность конструкции:

• Длина: 10500 мм
• Ширина основания: 205 мм
• Высота основания: 280 мм
• Объем бетона: 0,47 м³

Расшифровка маркировки

Буквенно-цифровое обозначение содержит основные сведения о конструкции и ее расчетных параметрах:

• СВ - стойка вибрированная
• 105 - длина строительного элемента в дециметрах (10,5 м)
• 5 - величина расчетного изгибающего момента в тонна-силах на метр (тс·м)
