Стойки вибрированные СВ 105-3,6

Железобетонные вибрированные стойки СВ 105-3,6 для ЛЭП

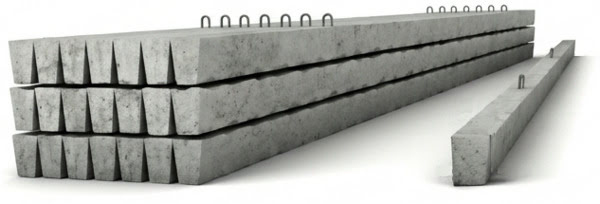

Железобетонная стойка СВ 105-3,6 представляет собой высокопрочное длинномерное изделие трапецеидального сечения, зауженное от основания к верхней части. Конструкция изготавливается путем соединения тяжелого бетона и армирующего стального каркаса в единый монолит. Элемент массово применяется в энергетическом строительстве как надежная опора при возведении, реконструкции и капитальном ремонте линий электропередач напряжением от 0,38 до 10 кВ.

Область применения и условия эксплуатации

Стойки СВ 105-3,6 рассчитаны на высокую механическую нагрузку и сохраняют свои прочностные характеристики при эксплуатации в сложных геолого-климатических условиях:

• Температура окружающего воздуха до -55 °C
• Сейсмическая активность в районе строительства до 9 баллов включительно
• Монтаж в грунты и грунтовые воды с различной степенью химической агрессивности
• Эксплуатация в условиях неагрессивной газовой среды

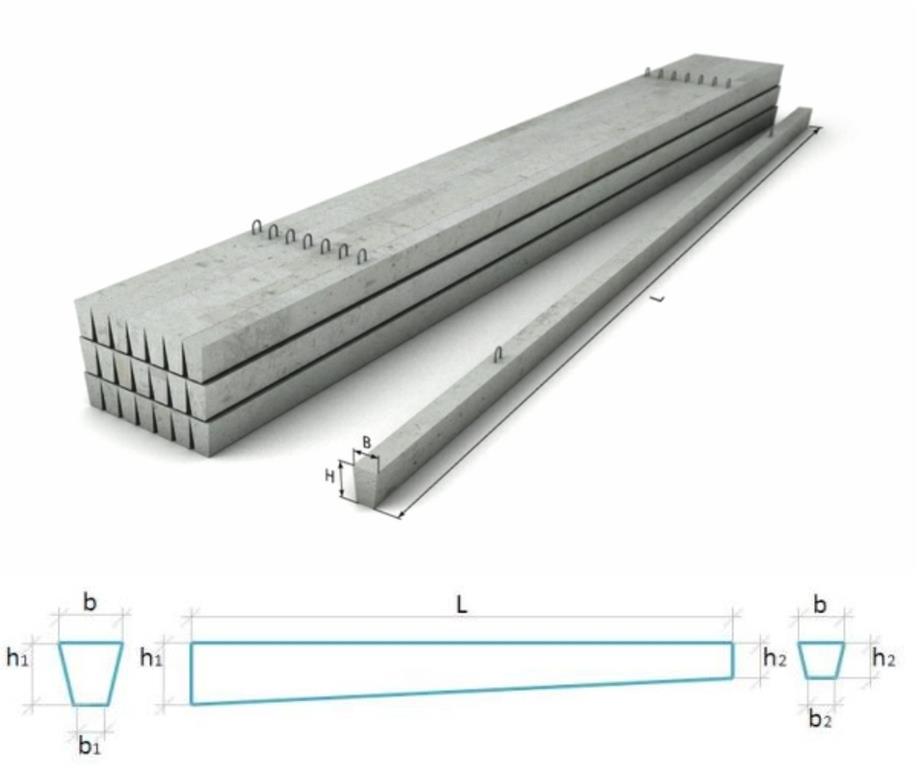

Технические характеристики СВ 105-3,6

Геометрические параметры изделия соответствуют действующим техническим условиям (ТУ 5863-007-00113557-94) и позволяют выполнять точные расчеты несущей способности всей линии:

• Длина: 10500 мм
• Ширина основания: 205 мм
• Высота основания: 280 мм
• Объем бетона: 0,47 м³

Расшифровка маркировки

Буквенно-цифровое обозначение содержит ключевую информацию о параметрах и назначении строительного элемента:

• СВ — стойка вибрированная
• 105 — длина конструкции, выраженная в дециметрах (10,5 м)
• 3,6 — величина расчетного изгибающего момента в тонна-силах на метр (тс·м)
