Стойки вибрированные СВ 105-3,5

Железобетонные вибрированные стойки СВ 105-3,5 для ЛЭП

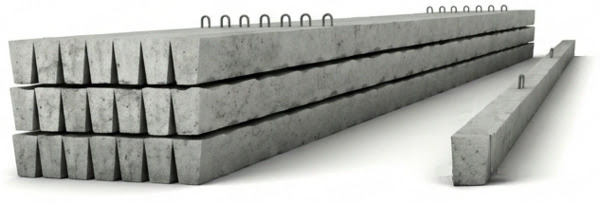

Стойки железобетонные СВ 105-3,5 представляют собой конические столбы переменного сечения высокой прочности, массово применяемые в энергетическом и коммунальном строительстве. Данные элементы служат надежным несущим основанием для возведения промежуточных и анкерно-угловых опор воздушных линий электропередач, а также для устройства магистральных и уличных сетей освещения. Благодаря устойчивости к высоким нагрузкам железобетонные конструкции уверенно превосходят деревянные аналоги по долговечности и надежности.

Область применения и условия эксплуатации

Вибрированные стойки СВ 105-3,5 предназначены для строительства и реконструкции электросетей напряжением от 0,4 до 10 кВ. Конструктивные особенности позволяют монтировать изделия в сложных климатических и инженерно-геологических условиях:

• Возможность заглубления в грунты различной категории, включая почвы с высокой кислотностью и агрессивными средами
• Эксплуатация в регионах с сейсмоактивностью от 7 до 9 баллов по шкале Рихтера
• Использование в I–IV ветровых районах и условиях повышенного гололедообразования
• Совместимость с опорно-анкерными плитами типа П и цилиндрическими анкерами АЦ-1 для усиления устойчивости опорных узлов

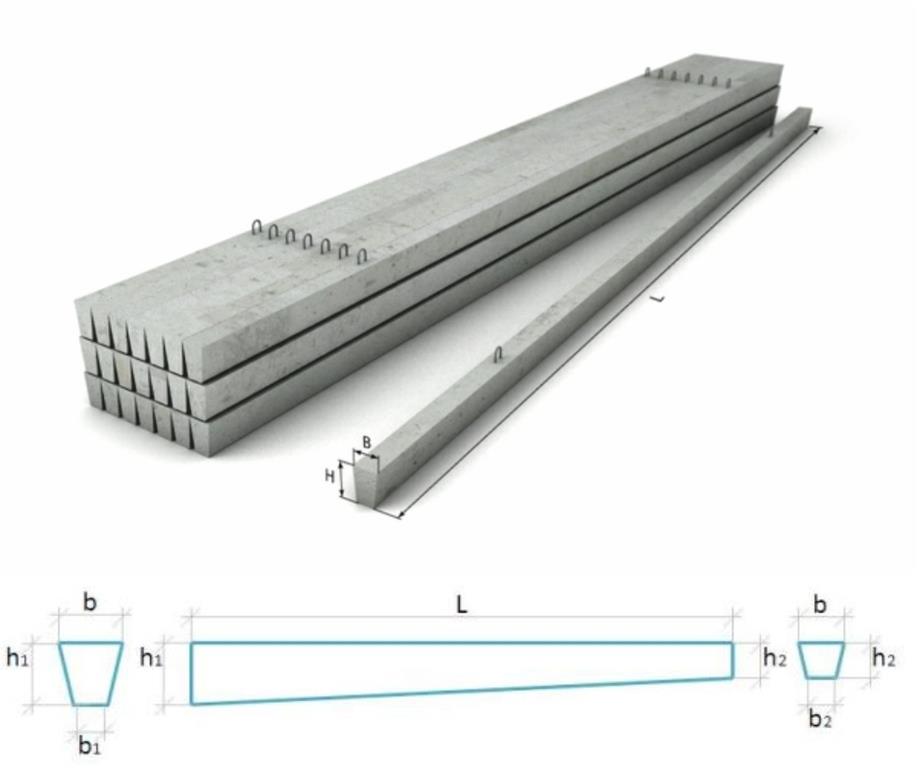

Технические характеристики СВ 105-3,5

Точные геометрические и физико-механические параметры изделия гарантируют соответствие расчетным нагрузкам электросетей:

• Длина: 10500 мм (105 дм)
• Ширина оснований: 190 мм
• Высота оснований: 280 мм
• Объем бетона: 0,47 м³
• Расчетный изгибающий момент: 3,5 тс·м

Расшифровка маркировки

Маркировка изделия выполнена в соответствии с требованиями ГОСТ 23613-79 и содержит основные характеристики конструкции:

• СВ - стойка вибрированная железобетонная
• 105 - длина конструкции, указанная в дециметрах (10,5 м)
• 3,5 - показатель величины расчетного изгибающего момента в тонна-силах на метр (тс·м)

Особенности производства и долговечность

Изготовление стоек СВ 105-3,5 осуществляется из тяжелых марок бетона со специальной обработкой, обеспечивающей отличную стойкость к вырывающим и изгибающим деформациям. Продуманное пространственное армирование предотвращает образование трещин при динамических нагрузках. Заявленный производителем срок службы вибрированных стоек составляет от 50 до 75 лет без потери исходных прочностных характеристик.
