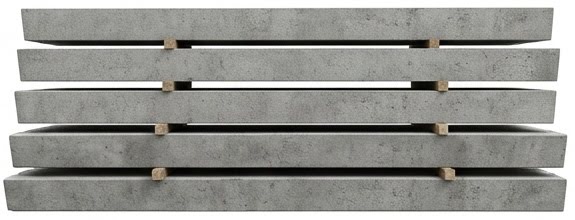

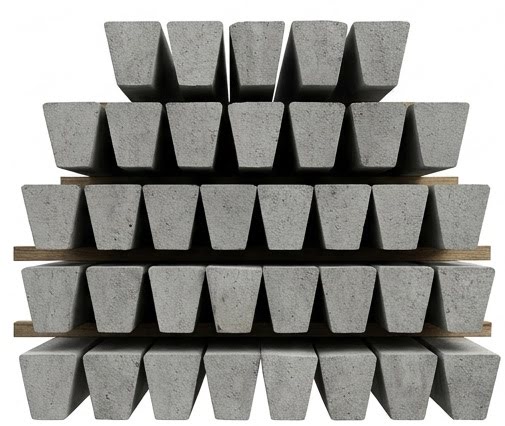

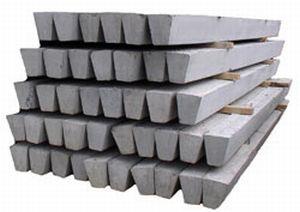

Приставки ПТ 30

Приставка ПТ 30 — это железобетонное изделие, предназначенное для закрепления деревянных или железобетонных опор линий электропередач (ЛЭП), а также других коммуникационных сетей, таких как телефонные, телеграфные и радиофикационные линии. Она играет роль дополнительного элемента, увеличивающего устойчивость и срок службы столбов.

Характеристики Приставки ПТ 30

• Наименование: Приставка ПТ (пасынок трапециевидный)
• Серия: 3.407-57/87 (технические условия)
• Длина (L): 3000 мм (30 дм)
• Ширина (B): 140 мм
• Высота (H): 170 мм
• Вес 1 шт.: 0.152 - 0.153 т (152-153 кг)
• Объем бетона: 0.060 - 0.061 м³
• Геометрический объем: 0.0714 м³
• Класс бетона по прочности: B25 (М350)
• Марка по морозостойкости: не менее F150 - F200 (150-200 циклов замораживания-размораживания), что позволяет эксплуатацию при температурах до -55°С.
• Марка по водонепроницаемости: не менее W4
• Отпускная прочность бетона: не менее 90 кг/м²
• Категория лицевой стороны бетона: А7

Состав приставки ПТ 30

Приставка ПТ 30 изготавливается из тяжелого бетона высоких классов прочности, как правило, не ниже В25 (М350). Для придания изделию необходимой прочности и устойчивости к различным нагрузкам, бетон армируется стальным каркасом. В качестве арматуры используется:

• Холоднотянутая проволока класса В-I по ГОСТ 6727-80 (поперечная арматура).
• Арматура из горячекатаной круглой стали гладкого профиля класса А-I по ГОСТ 5781-82.

Процесс производства включает метод виброуплотнения, который обеспечивает высокую плотность бетона и, как следствие, повышенную прочность изделия. Для защиты от коррозии и увеличения срока службы, железобетонные приставки проходят обязательную гидроизоляционную защиту, особенно если предполагается их использование в агрессивных средах.

Применение

Основное назначение железобетонных приставок ПТ 30 — это закрепление и упрочнение опор воздушных линий электропередач с напряжением до 35 кВ (в некоторых источниках указывается диапазон от 0,38 до 38 кВ). Они используются как дополнительный элемент для увеличения срока службы деревянных и железобетонных столбов, устанавливаясь в грунт при размещении опоры.

Кроме того, приставки ПТ 30 могут быть использованы:

• При обустройстве телефонных и телеграфных линий.
• При обустройстве радиофикационных и спутниковых сетей.
• В качестве столбов для фонарей и универсальных элементов при строительстве или ремонте энергетических сооружений.
• В районах с повышенной сейсмичностью (до 9 баллов).
• В районах с высокими ветровыми (до V района) и гололедными (до IV района) нагрузками.

Установка приставок осуществляется путем заглубления в грунт с помощью инженерного крана, после чего деревянная или железобетонная опора соединяется с приставкой при помощи бандажей или хомутов.

Преимущества приставки ПТ 30

• Высокая прочность и долговечность: Благодаря использованию тяжелого бетона класса В25 (М350) и армированию стальным каркасом, приставки обладают высокой прочностью на сжатие и устойчивостью к трещинам, что обеспечивает долгий срок службы.
• Морозостойкость: Изделия способны выдерживать многократные циклы замораживания и оттаивания (F150-F200), что позволяет их эксплуатацию в регионах с низкими температурами (до -55°С).
• Влагостойкость и антикоррозийная защита: Бетон обладает низкой водонепроницаемостью (W4), а изделия дополнительно защищены от коррозии, что предотвращает разрушение от воздействия влаги.
• Устойчивость к внешним воздействиям: Приставки выдерживают высокие ветровые и гололедные нагрузки, а также могут применяться в районах с повышенной сейсмической активностью до 9 баллов.
• Экономичность: Использование приставок ПТ 30 позволяет продлить срок службы существующих опор, что является более экономичным решением по сравнению с полной заменой столбов.
• Простота монтажа: Относительно простая конструкция облегчает и ускоряет процесс установки.
• Широкий спектр применения: Возможность использования не только для ЛЭП, но и для других коммуникационных сетей, а также в качестве универсального элемента в энергетическом строительстве.
