ФБП 60-3

Блоки ФБП 60-3: назначение и конструктивные особенности

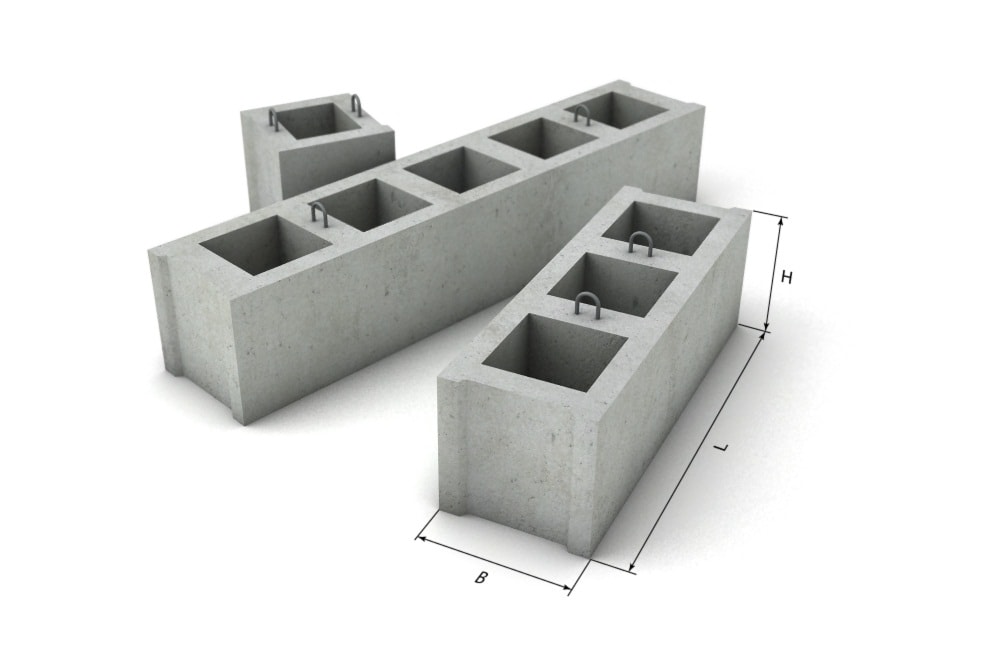

Дырчатые фундаментные блоки ФБП 60-3 представляют собой специализированные железобетонные изделия, спроектированные для возведения опорных конструкций под промышленное оборудование. Ключевая особенность данной серии — наличие сквозных вертикальных пустот пирамидальной формы. Отверстия расположены с четким шагом в 600 мм, что делает длину любого блока кратной этому модулю. Такая конфигурация превращает массив ЖБИ в эффективную систему, готовую к последующему замоноличиванию.

Конструкция ФБП 60-3 позволяет создавать жесткие и виброустойчивые основания. В отличие от стандартных сплошных блоков (ФБС), пустотные элементы серии ФБП обеспечивают надежное сцепление звеньев фундамента в единый монолит за счет заливки бетона в технологические полости при монтаже.

Область применения блоков ФБП 60-3

Основная задача, которую решают дырчатые блоки ФБП 60-3 — создание фундаментов под стационарные машины и агрегаты с динамическими нагрузками. Продуманная структура ЖБИ делает их незаменимыми при установке следующего оборудования:

• Металлорежущие станки и дробильные установки;
• Промышленные мельницы и прессы;
• Машины с кривошипно-шатунными механизмами или вращающимися узлами.

Фундамент на базе ФБП может быть выполнен в виде одиночной опоры, ленточного основания под группу станков или сборно-разборной конструкции. Помимо промышленного назначения, блоки часто используют в гражданском строительстве при возведении стен подвалов и обустройстве подпорных стенок для грунта, где требуется дополнительное армирование через пустоты.

Техническая расшифровка маркировки

Обозначение изделия выполнено согласно требованиям Серии 3.004.1-9 и ГОСТ 13015.2-81. Маркировочный код ФБП 60-3 содержит основные сведения о характеристиках блока:

• ФБП — фундаментный блок пустотный (дырчатый);
• 60 — округленная длина изделия в дециметрах (фактическая длина — 5980 мм);
• 3 — индекс, определяющий класс несущей способности.

Если в конце маркировки присутствует литера «П», это указывает на повышенную стойкость бетона к агрессивным средам. Отсутствие индекса означает применимость изделия в неагрессивных условиях эксплуатации.

Производство и качественные характеристики

Изготовление блоков ФБП 60-3 регламентируется ГОСТ 18886-73 и общими техническими требованиями ГОСТ 13015.0-83. Процесс производства включает несколько этапов контроля качества:

• Формовка: Используются стальные формы с высокоточными пустотообразователями. Помимо вертикальных дыр для бетонирования, в ребрах блока формуются отверстия для захвата грузоподъемным оборудованием.
• Материал: Применяется тяжелый бетон марки не ниже М200 (класс В15 и выше). Показатели морозостойкости (F) и водонепроницаемости (W) подбираются индивидуально в зависимости от климата региона застройки.
• Армирование: Внутри блока расположен пространственный каркас из стали классов А-I, А-III или проволоки Вр-1. Соединение арматуры выполняется методом контактно-точечной сварки, что исключает деформацию каркаса при заливке.

Хранение и логистика

Блоки фундаментные ФБП 60-3 следует хранить в штабелях на выровненных площадках. Между рядами ЖБИ обязательно прокладываются деревянные инвентарные прокладки. При транспортировке изделия надежно фиксируются, чтобы избежать динамических ударов и сколов бетонных поверхностей, особенно в зоне пирамидальных отверстий.
