Дырчатые блоки для фундаментов ФБП 60-1

Фундаментные блоки ФБП 60-1: назначение и конструктивные особенности

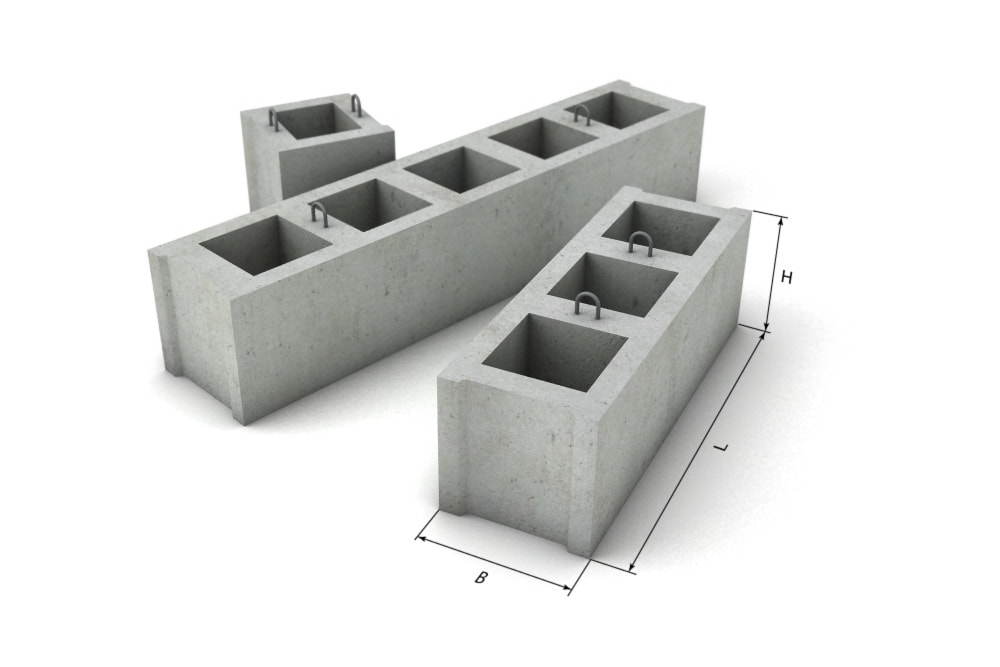

Дырчатые фундаментные блоки ФБП 60-1 представляют собой специализированные железобетонные изделия (ЖБИ), предназначенные для возведения надежных оснований под тяжелое промышленное оборудование. Конструктивно блок выполнен в виде прямоугольной панели со сквозными пирамидальными отверстиями, расположенными вертикально. Ключевая особенность серии — фиксированный шаг пустот в 600 мм, что делает длину любого изделия кратной этому модулю. Унификация размеров позволяет проектировать фундаменты различной протяженности с высокой точностью стыковки.

Основное отличие блоков ФБП 60-1 от сплошных аналогов заключается в возможности создания монолитного сопряжения. Сквозные отверстия при монтаже служат каналами для заливки бетонной смеси, что превращает сборную конструкцию в жесткую единую систему, способную эффективно гасить динамические и вибрационные нагрузки от работающих механизмов.

Сфера применения и эксплуатационные возможности

Главным направлением использования пустотных блоков ФБП 60-1 является устройство фундаментов под машины и агрегаты, работа которых сопряжена с интенсивным вращением или возвратно-поступательными движениями. К такому оборудованию относятся:

• Промышленные мельницы и дробильные установки;
• Металлорежущие станки и прессы;
• Оборудование на базе кривошипно-шатунных механизмов.

Конструкции на базе ФБП 60-1 могут быть сборно-монолитными, сборно-разборными или ленточными. Помимо промышленного сектора, данные блоки успешно применяются в гражданском строительстве при возведении стен подвалов и обустройстве подпорных стенок для грунта, где требуется дополнительное армирование через вертикальные пустоты.

Расшифровка маркировки изделия

Обозначение дырчатых блоков ФБП 60-1 выполнено в соответствии с регламентами Серии 3.004.1-9 и ГОСТ 13015.2-81. Шифр несет в себе информацию о ключевых характеристиках:

• ФБП — фундаментный блок пустотный (дырчатый);
• 60 — округленная длина изделия в дециметрах (фактическая — 5980 мм);
• 1 — индекс несущей способности конструкции.

При наличии в конце маркировки литеры «П», изделие обладает повышенной стойкостью к агрессивным химическим средам. Отсутствие индекса указывает на применимость блока в обычных условиях эксплуатации.

Технология производства и характеристики материалов

Изготовление блоков ФБП 60-1 осуществляется согласно ГОСТ 18886-73 с соблюдением стандартов качества по ГОСТ 13015.0-83. Процесс производства включает следующие этапы:

• Формовка: Используются прецизионные металлические формы с жестко зафиксированными пустотообразователями. Дополнительные технологические отверстия в ребрах блока предназначены для безопасного захвата и монтажа крановым оборудованием.
• Бетон: Применяется тяжелый бетон марки не ниже М200 (класс В15). Показатели морозостойкости и водонепроницаемости подбираются индивидуально под климатические условия региона застройки.
• Армирование: Пространственную жесткость создает сварной каркас из стали классов A-I, A-III или проволоки Вр-1. Все соединения выполняются методом контактно-точечной сварки.

Транспортировка и хранение

Блоки фундаментные ФБП 60-1 следует хранить в штабелях на ровных площадках. Между рядами ЖБИ обязательно использование деревянных инвентарных прокладок. При перевозке необходимо обеспечивать надежную фиксацию изделий, чтобы исключить динамические удары и повреждение кромок пирамидальных отверстий.
