Дырчатые блоки для фундаментов ФБП 54-3

Фундаментные блоки ФБП 54-3: назначение и конструктивные особенности

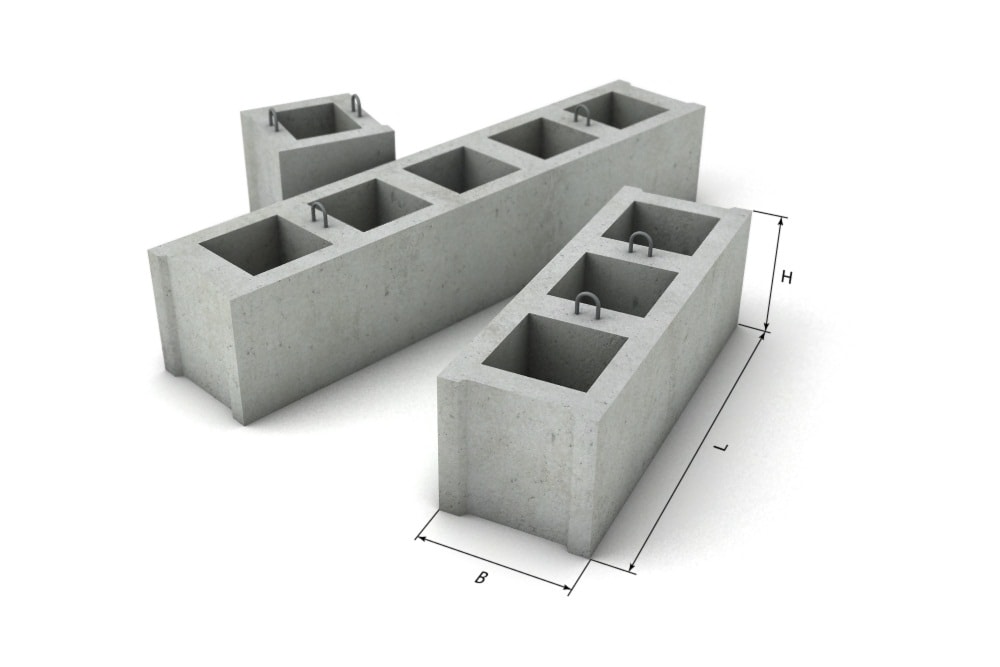

Дырчатые фундаментные блоки ФБП 54-3 — это специализированные железобетонные изделия повышенной прочности, разработанные для создания надежных оснований под промышленное оборудование. Ключевая конструктивная особенность блоков данной серии — наличие вертикальных сквозных пустот пирамидальной формы. Панели имеют прямоугольное сечение и строго выверенный шаг отверстий в 600 мм, что делает длину изделия кратной этому модулю и облегчает проектирование фундаментных систем.

В отличие от сплошных фундаментных элементов, блоки ФБП позволяют создавать жесткие монолитные связи. После установки блоков друг на друга вертикальные полости заполняются бетонным раствором, превращая сборную конструкцию в единый сверхпрочный монолит, способный эффективно гасить вибрационные и динамические нагрузки.

Область применения и эксплуатация

Основная задача ФБП 54-3 — устройство фундаментов под машины и агрегаты со значительными механическими нагрузками. Продуманная система пустот делает их идеальным выбором для установки следующего оборудования:

• Промышленные мельницы и дробильные установки;
• Металлорежущие станки и прессы;
• Механизмы с вращательным движением или кривошипно-шатунными узлами.

Фундаменты на базе блоков ФБП могут быть как сборно-монолитными, так и сборно-разборными, включая ленточные типы под группы станков. Кроме того, изделия востребованы при возведении стен технических подвалов и обустройстве подпорных стенок грунта, где требуется создание усиленных вертикальных ребер жесткости.

Расшифровка маркировки изделия

Условное обозначение блоков ФБП 54-3 соответствует регламентам Серии 3.004.1-9 и ГОСТ 13015.2-81. Буквенно-цифровой код содержит основные технические параметры:

• ФБП — фундаментный блок пустотный (дырчатый);
• 54 — округленная длина изделия в дециметрах (фактическая — 5380 мм);
• 3 — индекс, определяющий расчетную несущую способность.

Если маркировка содержит литеру «П», это свидетельствует о повышенной антикоррозийной стойкости бетона для работы в агрессивных средах. Отсутствие индекса означает, что блок предназначен для эксплуатации в обычных условиях.

Технология производства и характеристики материалов

Изготовление блоков ФБП 54-3 осуществляется строго по ГОСТ 18886-73. Качество готовой продукции контролируется на соответствие ГОСТ 13015.0-83. Процесс включает несколько этапов:

• Формование: Используются высокоточные стальные формы с жестко закрепленными пустотообразователями. Помимо основных отверстий для бетонирования, в ребрах блока предусмотрены технологические проемы для безопасного монтажа и подъема изделия.
• Бетонная смесь: Основу составляет тяжелый бетон марки не ниже М200 (класс В15). Параметры морозостойкости (F) и водонепроницаемости (W) адаптируются под климатические требования региона застройки.
• Армирование: Внутреннюю прочность обеспечивает пространственный каркас из стали классов А-I, А-III или проволоки Вр-1. Все узлы соединяются методом контактно-точечной сварки.

Хранение и логистика

Блоки ФБП 54-3 следует складировать на выровненных площадках в штабелях. Между рядами ЖБИ обязательно прокладываются инвентарные деревянные подкладки. При транспортировке изделия должны быть надежно зафиксированы для исключения динамических ударов, способных повредить кромки пирамидальных отверстий или нарушить геометрию панелей.
