Дырчатые блоки для фундаментов ФБП 54-1

Фундаментные блоки ФБП 54-1: назначение и конструктивные особенности

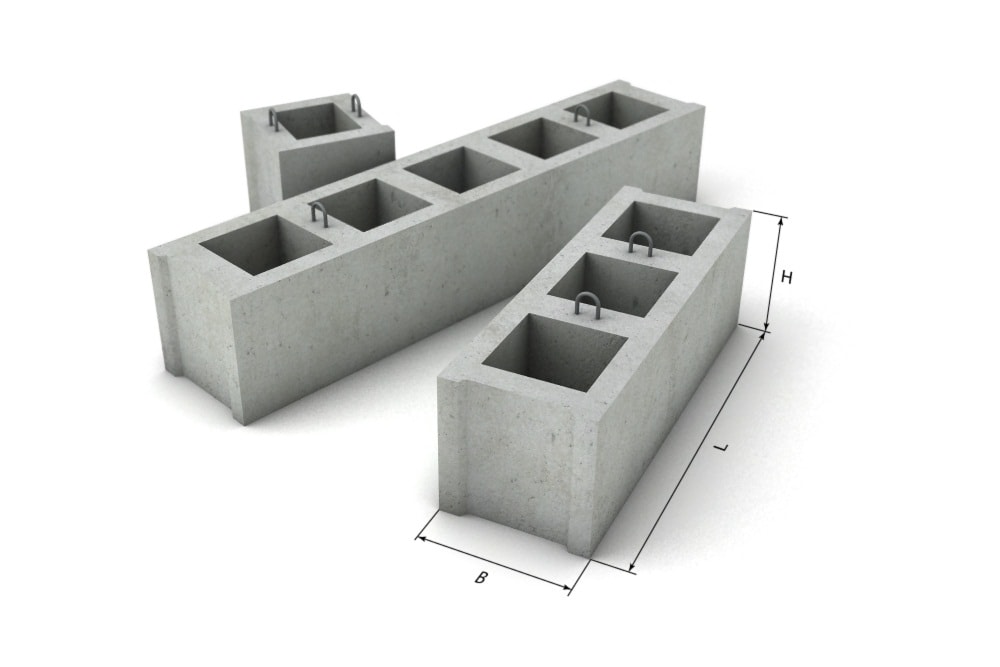

Дырчатые фундаментные блоки ФБП 54-1 представляют собой специализированные железобетонные изделия (ЖБИ), предназначенные для обустройства оснований под тяжелое промышленное оборудование. Конструктивно блок выполнен в виде прямоугольной панели с системой сквозных пирамидальных отверстий. Ключевая особенность серии — строгий шаг пустот в 600 мм, что делает длину изделия кратной этому модулю. Это позволяет проектировать устойчивые фундаменты любой конфигурации с высокой точностью стыковки элементов.

В отличие от сплошных фундаментных элементов, серия ФБП обеспечивает создание жестких монолитных связей. Вертикальные сквозные проемы предназначены для последующего заполнения бетонной смесью в процессе монтажа, что превращает сборную конструкцию в единый сверхпрочный массив, способный гасить вибрации и динамические нагрузки от работающих механизмов.

Сфера применения и эксплуатационные возможности

Основная задача, которую решают блоки ФБП 54-1 — формирование надежной опорной базы под машины и агрегаты со значительными эксплуатационными нагрузками. Изделия широко востребованы при установке:

• Промышленных мельниц и дробильных установок;
• Металлорежущих станков и прессового оборудования;
• Машин на базе кривошипно-шатунных механизмов.

Фундаменты могут быть выполнены в сборно-монолитном или сборно-разборном вариантах, а также в виде ленточных оснований под группу станков. Кроме того, характеристики блоков позволяют использовать их в гражданском строительстве: в качестве элементов стен подвалов или подпорных стенок грунта, где требуется дополнительное армирование через сквозные пустоты.

Расшифровка маркировки изделия

Обозначение унифицированных дырчатых блоков ФБП 54-1 соответствует регламентам Серии 3.004.1-9 и ГОСТ 13015.2-81. Буквенно-цифровой код содержит ключевые параметры:

• ФБП — фундаментный блок пустотный (дырчатый);
• 54 — номинальная длина в дециметрах (округленно, фактическая длина 5380 мм);
• 1 — индекс расчетной несущей способности.

Дополнительный индекс «П» (при наличии) указывает на повышенную стойкость бетона к агрессивным химическим средам. Отсутствие буквы означает применимость блока в неагрессивных условиях эксплуатации.

Технология производства и качественные характеристики

Изготовление блоков ФБП 54-1 осуществляется согласно ГОСТ 18886-73 с обязательным соблюдением требований ГОСТ 13015.0-83. Процесс производства включает следующие этапы:

• Формовка: Используются высокоточные стальные формы. Помимо основных пустот для бетонирования, в ребрах блока создаются дополнительные технологические отверстия для удобства захвата и монтажа крановым оборудованием.
• Материал: Применяется тяжелый конструкционный бетон марки не ниже М200 (класс В15). Параметры морозостойкости (F) подбираются с учетом климатических особенностей региона застройки.
• Армирование: Внутреннюю прочность обеспечивает пространственный каркас из стали классов А-I, А-III или проволоки Вр-1, собранный методом контактно-точечной сварки.

Транспортировка и хранение

Блоки ФБП 54-1 следует складировать на выровненных площадках в штабелях. Между рядами изделий обязательно использование инвентарных деревянных прокладок. При перевозке необходимо обеспечивать надежную фиксацию изделий, чтобы исключить динамические удары и повреждение кромок пирамидальных отверстий, что критически важно для последующего качественного замоноличивания.
