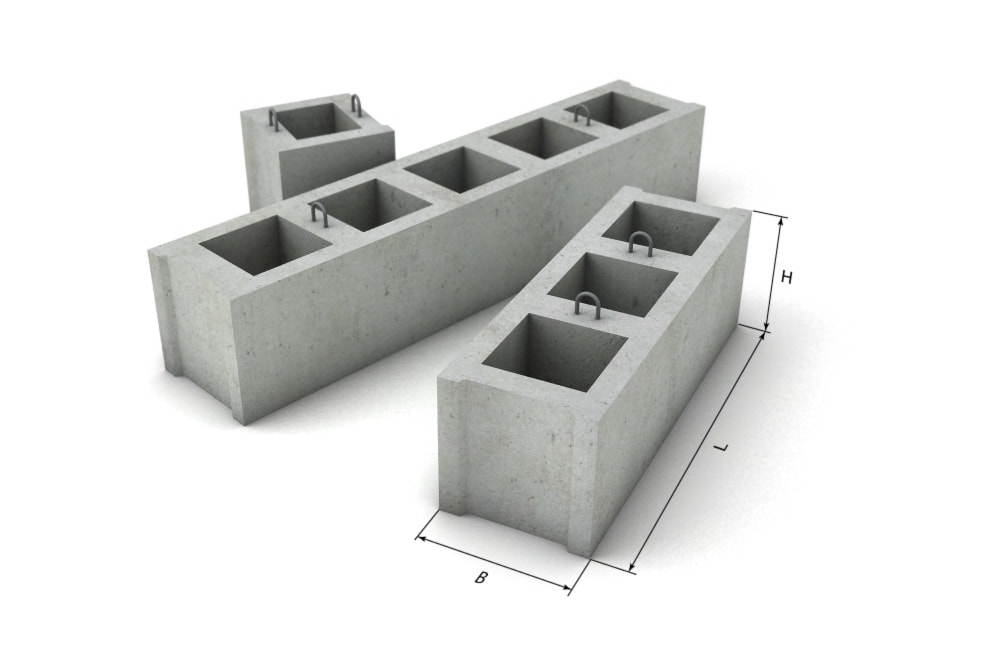

Дырчатые блоки для фундаментов ФБП 42-2

Блоки фундаментные дырчатые ФБП 42-2 представляют собой прочные железобетонные плиты прямоугольного сечения, оснащенные сквозными вертикальными отверстиями в форме пирамид. Геометрические размеры полостей и шаг их размещения (600 мм) унифицированы, поэтому общая длина любого блока в серии всегда кратна 600 мм. Показатели высоты и ширины элементов стандартны, а индивидуальные несущие характеристики конкретной модели зафиксированы в ее заводской маркировке.

Сфера применения и особенности монтажа

Основная задача блоков ФБП 42-2 — устройство надежных оснований под тяжелое промышленное оборудование с динамическими, вращательными или кривошипно-шатунными механизмами (дробильные установки, металлорежущие станки, крупные мельницы). Из них возводят сборно-монолитные, сборно-разборные и ленточные фундаменты. Элементы устанавливают вертикально друг на друга, а жесткое скрепление конструкции достигается путем заливки бетонного раствора в сквозные отверстия. Также эти ЖБИ могут использоваться в качестве стенового материала при строительстве подвалов и подпорных стен для грунта.

Расшифровка заводской маркировки

Система обозначения плит соответствует положениям Серии 3.004.1-9 и ГОСТ 13015.2-81. Код состоит из двух информационных групп, отражающих тип изделия, габариты, несущую способность и класс защиты. Маркировка ФБП 42-2 расшифровывается следующим образом:

• ФБП — фундаментный блок пустотный (дырчатый);
• 42 — округленная длина строительного элемента в дециметрах;
• 2 — повышенный индекс расчетной несущей способности конструкции.

Присутствие дополнительной литеры П после цифры указывает на пригодность ЖБИ для эксплуатации в условиях слабо- и среднеагрессивных сред. Отсутствие буквенного индекса означает, что блок рассчитан на работу исключительно в неагрессивных условиях.

Технология производства и характеристики материалов

Выпуск элементов ФБП 42-2 регламентируется стандартами ГОСТ 18886-73 и ГОСТ 13015.0-83. Формование плит осуществляется в металлических разъемных формах, где сквозные конусообразные каналы создаются с помощью закрепленных на поддоне пустотообразователей. В ребрах панелей также закладываются вспомогательные технические отверстия для удобства зацепа краном и монтажа. Базовым материалом служит тяжелый бетон марки прочности не ниже М200 с индивидуально подобранным классом морозостойкости. Внутренний каркас собирается из металлической арматуры классов АI, АIII или проволоки Вр-1 методом контактно-точечной сварки.
