Дырчатые блоки для фундаментов ФБП 30-1

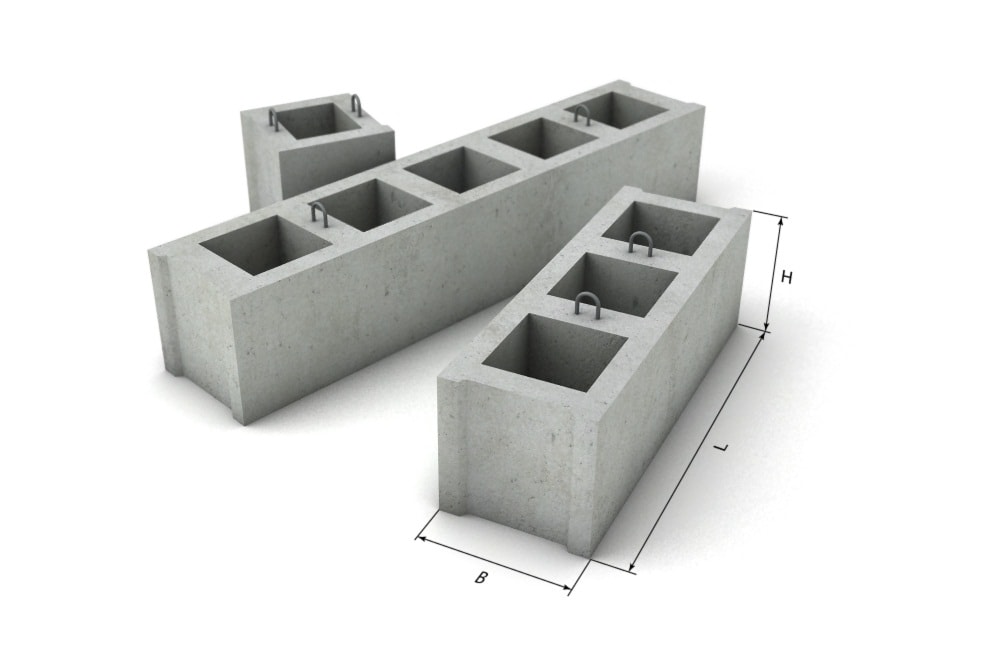

Блоки фундаментные дырчатые ФБП 30-1 представляют собой специализированные железобетонные панели прямоугольной формы со сквозными конусообразными полостями, расположенными по вертикали. Геометрические параметры этих пустот и шаг их размещения (600 мм) строго стандартизированы, благодаря чему общая длина любого блока в серии всегда кратна 600 мм. Показатели высоты и ширины изделий унифицированы, а индивидуальные эксплуатационные свойства конкретной модели отражаются в ее маркировке.

Область применения изделий

Ключевая задача блоков ФБП 30-1 — создание надежных оснований под тяжелое промышленное оборудование с вращательными или кривошипно-шатунными механизмами (металлорежущие станки, дробилки, мельницы). На их основе монтируются сборно-разборные, сборно-монолитные, а также ленточные фундаменты под группу машин. Жесткость конструкции обеспечивается вертикальной укладкой элементов друг на друга и последующей заливкой сквозных отверстий жидким бетоном. Дополнительно ЖБИ данной серии могут применяться при возведении стен подвальных помещений и монтаже подпорных стенок для грунта.

Расшифровка маркировочного кода

Система обозначения плит соответствует положениям Серии 3.004.1-9 и ГОСТ 13015.2-81. Код состоит из двух информационных групп, отражающих тип ЖБИ, длину, несущую способность и класс защиты. Маркировка ФБП 30-1 расшифровывается следующим образом:

• ФБП — фундаментный блок пустотный (дырчатый);
• 30 — округленная длина строительного элемента, указанная в дециметрах;
• 1 — индекс расчетной несущей способности конструкции.

Присутствие дополнительной литеры П после цифры сигнализирует о возможности применения ЖБИ в условиях слабо- и среднеагрессивных сред. Если буквенный индекс отсутствует, блок предназначен для эксплуатации исключительно в неагрессивных условиях.

Технология производства и параметры материалов

Выпуск элементов ФБП 30-1 регламентируется стандартами ГОСТ 18886-73 и ГОСТ 13015.0-83. Формование плит осуществляется в стальных разъемных формах, где сквозные пирамидальные каналы создаются с помощью зафиксированных на поддоне пустотообразователей. В ребрах панелей также закладываются вспомогательные технологические отверстия для удобства подъема краном и монтажа. Базовым материалом служит тяжелый бетон марки прочности не ниже М200 с индивидуально подобранным классом морозостойкости под климат региона. Внутренний каркас собирается из металлической арматуры классов АI, АIII или проволоки Вр-1 методом контактно-точечной сварки.
