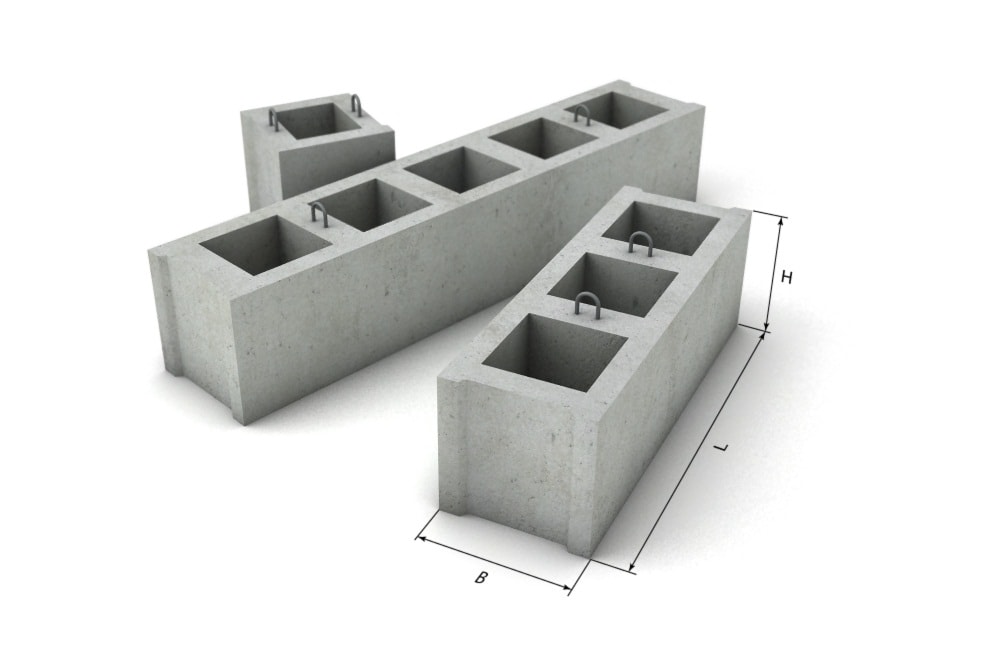

Дырчатые блоки для фундаментов ФБП 24-1

Блоки фундаментные дырчатые ФБП 24-1 представляют собой специализированные железобетонные панели прямоугольного сечения со сквозными вертикальными отверстиями пирамидальной формы. Размеры этих пустот и шаг их расположения (600 мм) стандартизированы, поэтому длина любого изделия в серии всегда кратна 600 мм. Показатели высоты и ширины также одинаковы для всего номенклатурного ряда, а индивидуальные эксплуатационные различия моделей зафиксированы в их заводской маркировке.

Сфера применения плит

Основная задача блоков ФБП 24-1 — устройство прочных опорных оснований под тяжелое промышленное оборудование с динамическими нагрузками, вращательными или кривошипно-шатунными механизмами (дробилки, мельницы, металлорежущие станки). Из них возводят сборно-монолитные, сборно-разборные или ленточные фундаменты. Элементы устанавливают вертикально друг на друга, а жесткое скрепление конструкции достигается путем заливки бетонного раствора в сквозные пустоты. Также изделия могут использоваться как стеновые элементы подвалов и технологических подпорных стен.

Расшифровка маркировки изделия

Индексация плит соответствует Серии 3.004.1-9 и ГОСТ 13015.2-81. Буквенно-цифровой шифр разделен на две группы, где первая указывает на тип ЖБИ и длину, а вторая — на несущую способность и стойкость к агрессивным средам. Маркировка ФБП 24-1 расшифровывается следующим образом:

• ФБП — фундаментный блок пустотный (дырчатый);
• 24 — округленная длина строительного элемента в дециметрах;
• 1 — индекс расчетной несущей способности.

Если после цифрового индекса стоит буква П, это указывает на пригодность ЖБИ для работы в слабо- и среднеагрессивных средах. Отсутствие литеры означает, что блок рассчитан на эксплуатацию только в неагрессивных условиях.

Технология производства и параметры материалов

Изготовление элементов ФБП 24-1 регламентировано ГОСТ 18886-73 и ГОСТ 13015.0-83. Формование происходит в металлических разъемных формах, где сквозные конусообразные проемы образуются с помощью закрепленных на поддоне пустотообразователей. В ребрах панелей также создаются дополнительные монтажные отверстия для удобства зацепа и подъема краном. Основой изделия выступает тяжелый бетон марки прочности не ниже М200 с индивидуально подобранными параметрами морозостойкости. Внутреннее армирование выполняется пространственными каркасами из стали классов АI, АIII или проволоки Вр-1, соединенными контактно-точечной сваркой.
