Дырчатые блоки для фундаментов ФБП 18-1

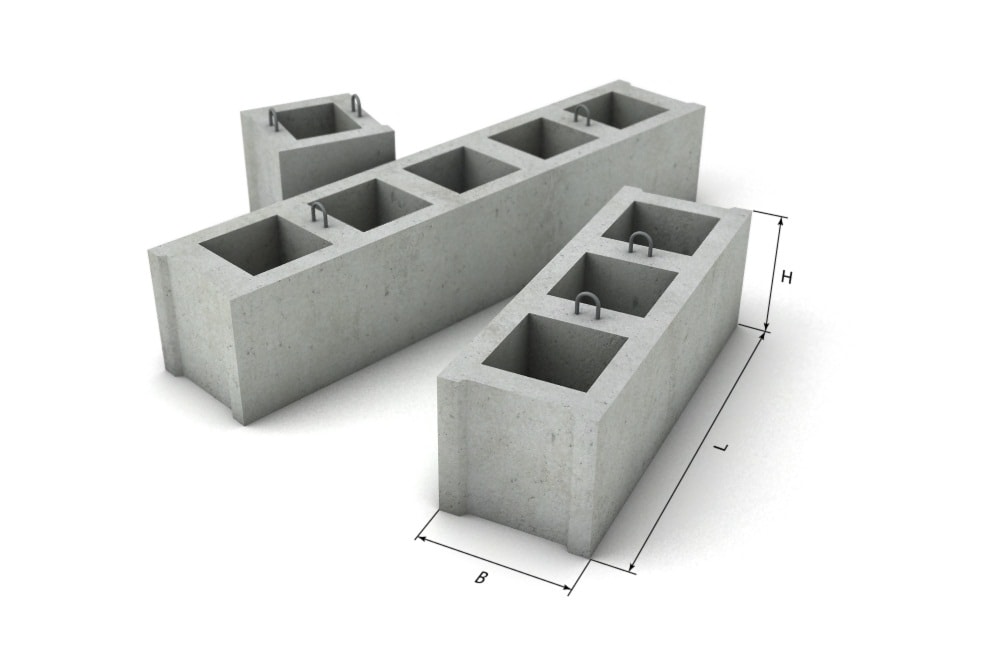

Блоки фундаментные дырчатые ФБП 18-1 представляют собой специализированные строительные элементы из железобетона, предназначенные для возведения прочных опорных конструкций под промышленное оборудование. Визуально данные изделия выполнены в виде прямоугольных плит повышенной жесткости, снабженных сквозными конусообразными (пирамидальными) проемами, проходящими по вертикальной оси. В зависимости от габаритных размеров конкретной модели число внутренних пустот может варьироваться, однако их геометрические параметры и фиксированный шаг расположения (600 мм) едины для всей номенклатурной группы. По этой причине общая длина плит всегда кратна проектному модулю 600 мм. Показатели высоты и ширины также полностью стандартизированы для всех модификаций серии, а индивидуальные эксплуатационные отличия зафиксированы в условном обозначении продукции.

Главные направления применения строительных элементов

Основное назначение, для которого предназначены пустотные блоки ФБП 18-1, заключается в устройстве надежных фундаментов под массивные индустриальные установки. Специфика монтируемого механизированного оборудования может быть различной. Сюда относятся агрегаты, стабильное функционирование которых сопровождается динамическими нагрузками, кручением рабочих узлов или работой кривошипно-шатунных систем (металлические станки, дробильные комплексы, промышленные мельницы и прочее). В зависимости от проектного решения формируемое основание может быть как сборно-монолитным, так и сборно-разборным. При необходимости создания общего опорного контура для размещения технологической линии или нескольких единиц техники блоки монтируются в виде ленточного фундамента. Надежное скрепление плит между собой производится путем заливки жидкой бетонной смеси во внутренние вертикальные полости при послойной укладке элементов друг на друга. Кроме того, данная серия ЖБИ успешно применяется в качестве стенового материала при строительстве подвальных этажей, технических полупроходных каналов или при монтаже подпорных стен для стабилизации грунта.

Правила расшифровки заводской маркировки

Буквенно-цифровая индексация унифицированных пустотных элементов для машинных фундаментов разработана в строгом соответствии с требованиями Серии 3.004.1-9 и регламентом ГОСТ 13015.2-81. На основании действующей нормативно-технической документации кодовое обозначение разделено на две информационные группы. В первой части шифра указывается сокращенное техническое название ЖБИ и его округленный габаритный размер длины, во второй — класс расчетной несущей способности и степень защищенности от воздействия внешних агрессивных факторов. Таким образом, условный код ФБП 18-1 содержит информацию о следующих параметрах:

• ФБП — аббревиатура, обозначающая фундаментные блоки пустотные (дырчатые);
• 18 — габаритная длина изделия, зафиксированная в дециметрах с округлением;
• 1 — цифровой индекс, отражающий категорию несущей способности элемента.

Показатель устойчивости железобетона к воздействию агрессивных сред кодируется дополнительной литерой «П» после основного индекса. Отсутствие данной буквы в заводском коде указывает на то, что плита рассчитана на эксплуатацию исключительно в неагрессивных условиях, в то время как ее наличие подтверждает возможность монтажа в слабо- и среднеагрессивных грунтовых или воздушных средах.

Технологический процесс формования и базовые свойства

Производство дырчатых элементов ФБП 18-1 осуществляется по технологии, регламентированной требованиями ГОСТ 18886-73. При этом готовая продукция должна полностью удовлетворять стандартам качества, изложенным в ГОСТ 13015.0-83. Изготовление плит организуется в специальных жестких металлоформах с шарнирными откидными бортами. Сквозные вертикальные каналы формируются при помощи стальных пустотообразователей, зафиксированных на поддоне формовочной машины. Помимо технологических проемов, используемых для заливки бетона при омоноличивании фундамента, в процессе формования в ребрах панелей создаются вспомогательные монтажные отверстия. Они служат для фиксации чалочных приспособлений грузоподъемной техники при проведении погрузочно-разгрузочных работ и установке элементов в проектное положение.

Главным конструктивным компонентом ЖБИ является тяжелый бетон, свойства которого определяются показателями прочности и устойчивости к замораживанию. Для достижения необходимого уровня прочности применяется бетонный раствор марки не ниже М200 (в отдельных случаях возможно использование более прочных модификаций смеси). Показатель морозостойкости устанавливается индивидуально, исходя из климатических условий и температурного режима района застройки.

Внутреннее армирование листов выполняется объемными пространственными каркасами, собираемыми из металлической арматуры классов АI, АIII или стальной проволоки Вр-1. Жесткое соединение всех элементов арматурного скелета осуществляется на специализированном оборудовании методом контактно-точечной сварки.
