Дырчатые блоки для фундаментов ФБП 12-1

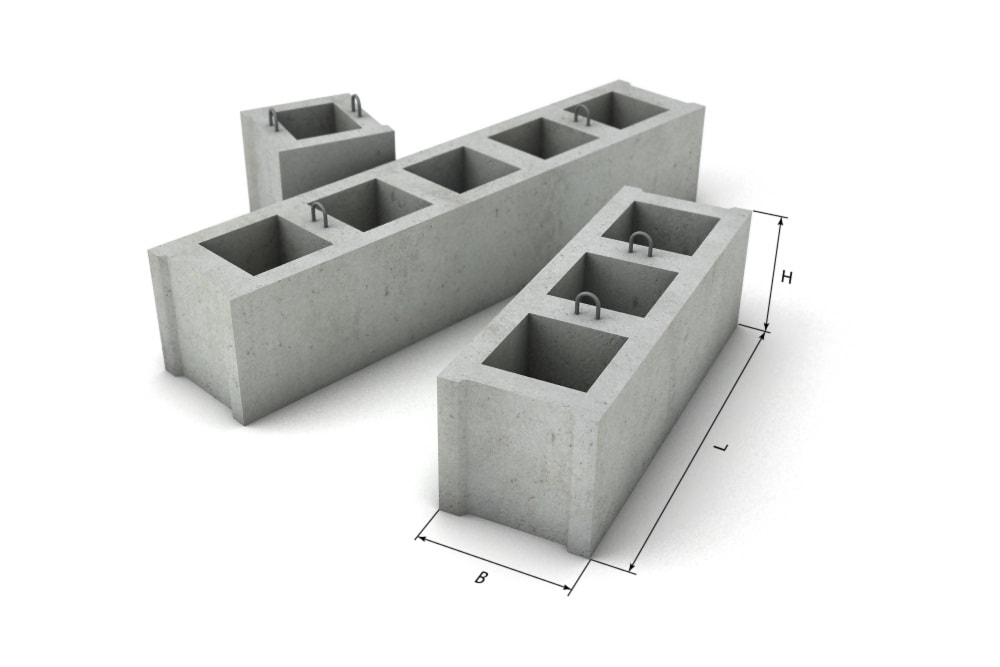

Блоки фундаментные дырчатые ФБП 12-1 представляют собой специализированные железобетонные изделия, которые выступают ключевым элементом при обустройстве опорных оснований под тяжелое промышленное оборудование. Конструктивно данные элементы выполнены в виде прямоугольных панелей, снабженных сквозными пустотами пирамидальной формы, ориентированными по вертикали. Число этих проемов напрямую зависит от габаритов конкретной модификации, однако их внутренние размеры и фиксированный шаг расположения (600 мм) остаются неизменными для всей линейки продукции. По этой причине общая длина блоков всегда пропорциональна базовому модулю 600 мм. Показатели ширины и высоты также стандартизированы для всех типов изделий в серии, а индивидуальные различия моделей отражаются в их условном обозначении.

Область применения и назначение железобетонных изделий

Основной технической задачей, для решения которой монтируются дырчатые блоки ФБП 12-1, является формирование прочных фундаментов под разнообразные индустриальные машины и агрегаты. Специфика эксплуатируемого оборудования может существенно отличаться. Опорные конструкции данного типа возводятся под установки с кривошипно-шатунными механизмами, а также под технику, работающую на основе вращательного движения рабочих узлов, включая дробильные комплексы, металлорежущие станки и промышленные мельницы. В зависимости от проекта закладываемое основание может иметь сборно-разборную или сборно-монолитную структуру. Если требуется создать единую платформу для целой технологической линии или нескольких машин, закладывается ленточный фундамент. Жесткое соединение элементов между собой достигается путем послойной заливки жидкого бетонного раствора в сквозные отверстия при вертикальной установке панелей друг на друга. Кроме того, данная серия ЖБИ востребована при обустройстве подвальных помещений в роли стеновых блоков и при монтаже подпорных стенок для удержания грунта.

Расшифровка условного обозначения (маркировки)

Система индексации унифицированных пустотных блоков для машинных фундаментов разработана строго в рамках стандартов Серии 3.004.1-9 и положений ГОСТ 13015.2-81. В соответствии со строительными нормативами буквенно-цифровой код делится на две информационные группы. Начальная часть шифра содержит краткое буквенное наименование изделия и его округленную длину, а последующая указывает на класс несущей способности и степень защищенности от внешних факторов. На примере маркировочного шифра ФБП 12-1 это выглядит следующим образом:

• ФБП — аббревиатура, обозначающая фундаментные блоки пустотные (дырчатые);
• 12 — показатель длины строительного элемента, зафиксированный в дециметрах;
• 1 — цифровой индекс, отражающий категорию несущей способности конструкции.

Параметры устойчивости к химически агрессивным воздействиям маркируются дополнительным литерным индексом после основной цифры. Отсутствие специальных букв в коде свидетельствует о том, что ЖБИ предназначено для эксплуатации в неагрессивной среде, в то время как дополнительные буквенные символы указывают на возможность применения в условиях слабо- или среднеагрессивного воздействия.

Технология производства и ключевые эксплуатационные свойства

Процесс изготовления пустотных фундаментных элементов ФБП 12-1 регламентируется нормами ГОСТ 18886-73 при безусловном соблюдении общих технических стандартов согласно ГОСТ 13015.0-83. Выпуск готовой продукции организуется на базе металлических разъемных форм с откидными бортами. Точная геометрия внутренних сквозных проемов формируется за счет специальных стальных пустотообразователей, стационарно закрепленных на технологическом поддоне. Помимо вертикальных каналов, необходимых для последующего омоноличивания ЖБИ на строительной площадке, в ребрах изделий в процессе формования закладываются дополнительные монтажные отверстия, служащие для зацепа грузоподъемной техникой при погрузке и монтаже.

Главным конструкционным материалом выступает тяжелый бетон, свойства которого определяются марками прочности и стойкости к замерзанию. Для достижения проектной надежности используется бетонная смесь марки не ниже М200, при этом для объектов с повышенными нагрузками допускается применение более прочных составов. Уровень морозостойкости подбирается индивидуально под климатические условия региона застройки.

Внутреннее армирование листов выполняется при помощи объемных пространственных каркасов. Для их сборки применяется горячекатаная арматурная сталь классов АI, АIII или высокопрочная проволока Вр-1. Жесткая фиксация всех пересечений стержней металлического остова обеспечивается методом автоматической контактно-точечной сварки.
