Диафрагма жесткости 2Д30.36: назначение и ключевые характеристики

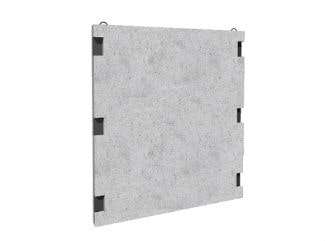

Железобетонная диафрагма жесткости 2Д 30.36 представляет собой монолитный вертикальный элемент высокой прочности, необходимый для возведения многоэтажных каркасных зданий. Данная конструкция является центральным звеном связевого каркаса, обеспечивающим устойчивость общественных центров, промышленных цехов и административных сооружений. Модель 2Д30.36 специально разработана для зданий с высотой этажа 3,6 метра, но также интегрируется в проекты с переменной высотой этажей (3.0, 4.2, 4.8 м) и техническими подпольями.

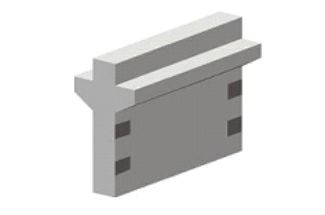

Основная инженерная задача плиты — восприятие критических горизонтальных нагрузок (ветровое давление, сейсмическая активность) и их распределение по всему фундаменту. Индекс «2» в маркировке указывает на двухполочное исполнение: наличие симметричных выступов (полок) позволяет надежно опирать на диафрагму плиты перекрытия и ригели с обеих сторон. Изделия выпускаются в нескольких вариациях: сплошные панели или элементы с готовыми дверными проемами стандартных размеров (1320х2140 или 1920х2540 мм).

Эксплуатационные требования и нормативы

Применение диафрагм жесткости 2Д 30.36 регламентировано для объектов, строящихся в I-IV ветровых районах. Конструкции рассчитаны на работу в неагрессивной среде при температуре наружного воздуха до -40°C. При использовании ЖБИ в условиях слабо- или среднеагрессивного химического воздействия, производство панелей корректируется в соответствии с рекомендациями СНиП 2.03.11-85 для повышения антикоррозийной стойкости арматуры.

Техническая расшифровка маркировки

Буквенно-цифровой код 2Д 30.36 несет исчерпывающую информацию о габаритах и типе изделия:

• 2 — двухполочная конструкция (двухстороннее опирание);
• Д — диафрагма жесткости;
• 30 — округленная длина в дециметрах (фактическая 2980 мм);
• 36 — округленная высота в дециметрах (фактическая 3570 мм).

На поверхность каждой панели наносится маркировочный штамп с указанием даты выпуска, веса изделия и печати ОТК. Используется специализированная краска, устойчивая к атмосферным осадкам и ультрафиолету.

Технология производства и качество материалов

Изготовление диафрагм жесткости 2Д 30.36 строго соответствует чертежам Серии 1.020-1/87. Поскольку от надежности этих элементов зависит безопасность эксплуатации всего здания, на заводе внедрен многоступенчатый контроль качества.

• Бетонная смесь: Используется тяжелый конструкционный бетон классов В20, В25 или В30. Отпускная прочность в теплое время года составляет минимум 70%, в зимний период — не менее 90% от проектной марки.
• Система армирования: Жесткость обеспечивается пространственными стальными каркасами. В производстве применяется арматурная сталь классов А-I и А-III, а также высокопрочная проволока Вр-I.
• Закладные детали: Интегрированные стальные узлы (класс А-III) служат для жесткого соединения панели с колоннами и ригелями посредством сварки.

Готовые ЖБИ проходят приемочные испытания по ГОСТ 13015.0-83. Специалисты проверяют точность геометрии, отсутствие отклонений по прямолинейности, толщину защитного слоя бетона и качество поверхностей. По итогам проверки каждая партия сопровождается техническим паспортом изделия.

Транспортировка и ответственное хранение

Плиты 2Д30.36 следует хранить на ровных, заранее спланированных площадках. Чтобы исключить деформацию и сколы бетонных кромок, при складировании используются инвентарные деревянные прокладки. Перевозка осуществляется специализированным автотранспортом (панелевозами) с надежной фиксацией конструкций, предотвращающей их смещение или динамические удары во время движения.
