Диафрагмы жесткости 2Д30.33

Диафрагма жесткости 2Д30.33: назначение и конструктивные особенности

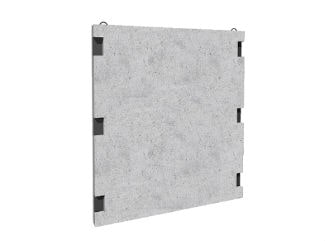

Железобетонная диафрагма жесткости 2Д 30.33 — это критически важный несущий элемент вертикального типа, представляющий собой высокопрочную прямоугольную панель. Данные изделия служат основным «ядром» жесткости для многоэтажных каркасных зданий общественного, административного и промышленного назначения. ЖБИ этой марки спроектированы для использования в сооружениях с высотой этажа 3,3 метра, а также совместимы с объектами, имеющими высоту этажей 3.0, 3.6, 4.2, 4.8 м и технические подполья.

Ключевая инженерная функция плиты 2Д30.33 заключается в восприятии и максимально равномерном распределении горизонтальных (ветровых и сейсмических) нагрузок на фундаментное основание. Благодаря наличию двух симметричных полок, данная модель обеспечивает надежное опирание ригелей и плит перекрытия с обеих сторон. Согласно проектной документации, диафрагмы могут выпускаться как в сплошном исполнении, так и с обустроенными дверными проемами типоразмеров 1320х2140 или 1920х2540 мм.

Условия эксплуатации и требования безопасности

Применение диафрагм жесткости 2Д 30.33 регламентировано для капитального строительства в I-IV ветровых районах. Конструкции рассчитаны на работу в условиях неагрессивной газовой среды при температуре наружного воздуха не ниже -40°C. В случае возведения объектов в условиях слабо- или среднеагрессивного химического воздействия, производство панелей осуществляется по специальным техническим условиям с усиленной антикоррозийной защитой согласно СНиП 2.03.11-85.

Расшифровка маркировки изделия

Маркировка железобетонного изделия наносится несмываемой краской на боковую грань и содержит ключевые параметры:

• 2 — наличие двух полок для двухстороннего опирания элементов каркаса;
• Д — сокращенное обозначение (диафрагма жесткости);
• 30 — номинальная длина изделия в дециметрах (соответствует 2980 мм);
• 33 — номинальная высота изделия в дециметрах (соответствует 3270 мм).

Дополнительно на поверхности указывается товарный знак завода-изготовителя, точная дата выпуска партии и оттиск печати ОТК, подтверждающий прохождение технического контроля.

Материалы, армирование и производство

Изготовление диафрагм жесткости 2Д 30.33 осуществляется в строгом соответствии с чертежами Серии 1.020-1/87. Высокая надежность деталей обеспечивается за счет использования тяжелого бетона классов по прочности на сжатие B20, B25 или B30. Процесс производства включает обязательный пооперационный контроль:

• Армирование: Внутреннюю прочность создает пространственный каркас из стальных стержней классов А-III и А-I, а также высокопрочной проволоки Вр-I.
• Сопряжение: Предусмотрены закладные детали из стали А-III для надежной сварки с колоннами и ригелями связевого каркаса.
• Технология формования: Панели высотой 3,3 м изготавливаются преимущественно в кассетных установках, что гарантирует идеальную прямолинейность и высокое качество лицевых поверхностей.

Отпускная прочность бетона с завода в летний период составляет не менее 70%, а в зимнее время — 90% от проектной марки. Каждое изделие сопровождается паспортом качества, подтверждающим соответствие ГОСТ 13015.0-83 по результатам испытаний на жесткость, трещиностойкость и точность геометрии.

Хранение и транспортировка логистика

Складирование диафрагм 2Д30.33 производится на специально подготовленных ровных площадках. Чтобы избежать образования трещин и сколов при перевозке, необходимо строго соблюдать схемы строповки и укладки, исключая динамические удары. ЖБИ хранятся в вертикальном или горизонтальном штабеле (в зависимости от типа конструкции) с использованием инвентарных прокладок, расположенных в зоне монтажных петель.
