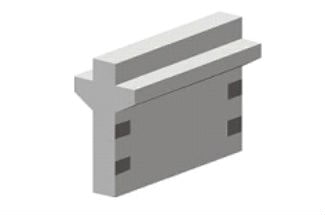

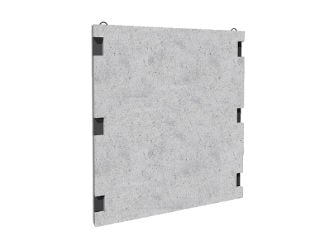

Диафрагмы жесткости 1Д30.20

Диафрагма жесткости 1Д30.20: назначение и область применения

Железобетонная диафрагма жесткости 1Д30.20 — это высокопрочный несущий элемент вертикального типа, предназначенный для формирования пространственного каркаса многоэтажных зданий. Данные изделия широко применяются при возведении общественных центров, административных корпусов и вспомогательных промышленных объектов. Конструкция рассчитана на эксплуатацию в зданиях с высотой этажа от 3,0 до 4,8 м, а также в технических подпольях высотой 2 метра.

Основная задача плиты 1Д 30.20 заключается в восприятии горизонтальных усилий (ветровых нагрузок, сейсмических колебаний) и их равномерном перераспределении на фундаментное основание. В соответствии с проектными решениями Серии 1.020-1/87, данные ЖБИ могут выпускаться в различных модификациях: сплошные, с одной или двумя полками для опирания ригелей, а также с технологическими проемами стандартных типоразмеров.

Технические характеристики и условия эксплуатации

Применение диафрагм жесткости марки 1Д 30.20 регламентировано для объектов, строящихся в I-IV ветровых районах. Конструкции сохраняют свои прочностные характеристики при расчетной зимней температуре до -40°C. В случае использования в условиях слабой или среднеагрессивной химической среды, при производстве вносятся дополнительные коррективы в состав бетонной смеси согласно требованиям СНиП 2.03.11-85 для защиты арматуры от коррозии.

Расшифровка маркировки 1Д 30.20

Условное обозначение изделия содержит ключевые параметры конструкции:

• 1 — индекс, указывающий на наличие одной полки для сопряжения с плитами перекрытия;
• Д — сокращенное наименование (диафрагма жесткости);
• 30 — округленная длина изделия в дециметрах (2980 мм);
• 20 — округленная высота изделия в дециметрах (1980 мм).

На боковую грань каждой плиты наносится штамп ОТК, дата изготовления и товарный знак завода-производителя с использованием морозостойкой несмываемой краски.

Материалы и технология производства

Изготовление диафрагм жесткости 1Д 30.20 осуществляется в строгом соответствии с чертежами Серии 1.020-1/87. Учитывая критическую роль этих элементов в обеспечении устойчивости здания, на заводе внедрен пооперационный контроль качества.

• Бетон: Для производства применяется тяжелый конструкционный бетон классов В20, В25 или В30. Отпускная прочность в летний период составляет не менее 70%, в зимний — повышается до 90% для безопасного монтажа.
• Армирование: Внутренний каркас собирается из стальных сеток и пространственных блоков (сталь классов А-I, А-III и проволока Вр-I).
• Закладные детали: Интегрированные стальные элементы позволяют жестко соединять диафрагму с колоннами и ригелями каркаса.

Все готовые партии проходят приемосдаточные испытания по ГОСТ 13015. Проверяется точность геометрических размеров, отсутствие отклонений от плоскости, толщина защитного слоя бетона до арматуры и отсутствие трещин. Каждая поставка сопровождается техническим паспортом качества.

Хранение и транспортировка

Складирование изделий 1Д 30.20 производится на подготовленных площадках с ровным основанием. Плиты укладываются в штабели с использованием деревянных инвентарных прокладок, расположенных строго по вертикали одна над другой. При перевозке необходимо надежно фиксировать ЖБИ, чтобы исключить смещение и повреждение бетонных кромок или полок конструкции. Соблюдение схем строповки гарантирует сохранность закладных деталей и монтажных петель.
